如何在现有的CMOS传感器研究领域内，找到一个合适的论文选题？本篇将为您提供更多论文选题灵感。

从早期应用于图像采集至今，CMOS传感器已成为消费电子、自动驾驶、医疗成像等众多领域的核心感知元件。它曾凭借低成本、高集成度、低功耗等优势逐步取代CCD，然而“设计复杂度攀升”与“性能瓶颈凸显”之间的矛盾日益突出—如何在有限功耗与面积约束下，实现灵敏度、噪声、动态范围等多维性能的协同优化，已成为该领域亟待突破的关键科学问题。

论文一：

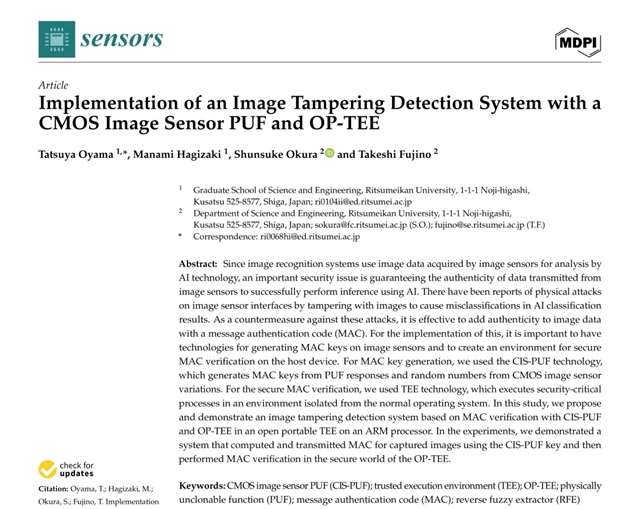

基于CMOS图像传感器PUF与OP-TEE的图像篡改检测系统实现

https://doi.org/10.3390/s24227121

本文提出并演示了一种基于CIS-PUF (CMOS图像传感器物理不可克隆功能) 和OP-TEE (开放便携可信执行环境) 的图像篡改检测系统，通过在图像传感器端生成消息认证码 (MAC) 并在主机端的安全环境中进行验证，以应对图像数据在传输过程中被篡改的安全威胁。

·选题方向参考

1. 图像传感器接口的安全加固：利用HMAC为CIS捕获的图像数据计算消息认证码 (MAC)，并在TEE的安全世界中进行MAC验证，从而实现对图像数据完整性保护与篡改检测。

2. 基于PUF的密钥生成与安全共享：基于CIS-PUF生成唯一的PUF响应和随机数，推导出PUF密钥，并通过模糊提取器 (RFE) 实现密钥安全共享，作为图像防篡改的信任根基。

3. 可信执行环境下的安全验证机制：基于CIS-PUF开发板和FPGA实现了原型系统，成功完成MAC附加与验证实验，验证了图像正常时认证通过、篡改时认证失败的有效性。

论文二

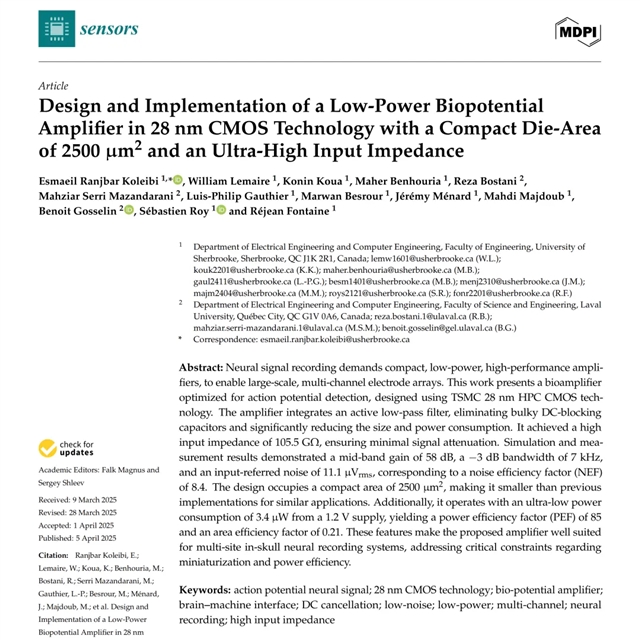

基于 28 nm CMOS 工艺的低功耗生物电位放大器设计与实现：具有 2500 μm² 紧凑芯片面积和超高输入阻抗

https://doi.org/10.3390/s25072320

本文介绍了一种采用28 nm CMOS工艺设计的低功耗生物电位放大器，该放大器具有超高输入阻抗 (105.5 GΩ) 和紧凑的芯片面积 (2500 μm²)，专为高密度、多通道神经记录系统 (如脑机接口) 而设计，旨在实现低功耗、小面积与低噪声的良好平衡。

·选题方向参考

1. 面向高密度神经记录的超紧凑、低功耗放大器设计：聚焦于面向密集电极阵列的神经信号采集前端，重点优化噪声性能、面积效率与尖峰检测能力之间的权衡。

2. 无源DC阻隔电容的替代方案与高输入阻抗实现: 评估放大器在真实生物环境中的信号捕获 fidelity，验证其在密集电极阵列下的实际可行性与可靠性。

3. 为癫痫预测等疾病应用定制系统性能指标: 基于NEF (噪声效率因子)、PEF (功率效率因子) 及面积效率因子等指标，系统评估设计在噪声、功耗、面积与检测效能之间的折中关系，为下一代神经记录系统提供设计参考。

论文三

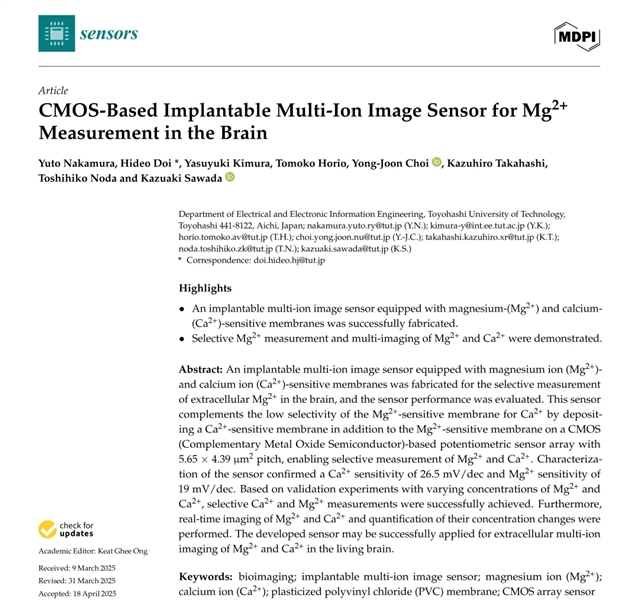

面向脑内镁离子浓度检测的CMOS可植入式多离子成像传感器设计

https://doi.org/10.3390/s25082595

本文介绍了一种基于CMOS工艺的可植入多离子图像传感器，该传感器同时集成了镁离子 (Mg²⁺) 和钙离子 (Ca²⁺) 敏感膜，通过钙离子膜的高选择性来弥补镁离子膜对钙离子的交叉敏感性，从而实现了在脑环境中对Mg²⁺的选择性测量与实时成像。

·选题方向参考

1. 高空间分辨率膜技术开发：未来需研究可用于阵列传感器的离子选择性膜微图案化方法，使Mg²⁺和Ca²⁺敏感膜在芯片上紧密排布，实现多离子同步检测与高分辨生物成像。

2. Mg²⁺传感器性能优化与生物适应性改进：当前Mg²⁺敏感膜在细胞外Ca²⁺背景浓度 (2 mM) 下对生理性Mg²⁺波动几乎无响应，未来需筛选新型离子载体及膜材料，提升Mg²⁺传感器在复杂生物基质中的选择性与灵敏度。

论文四

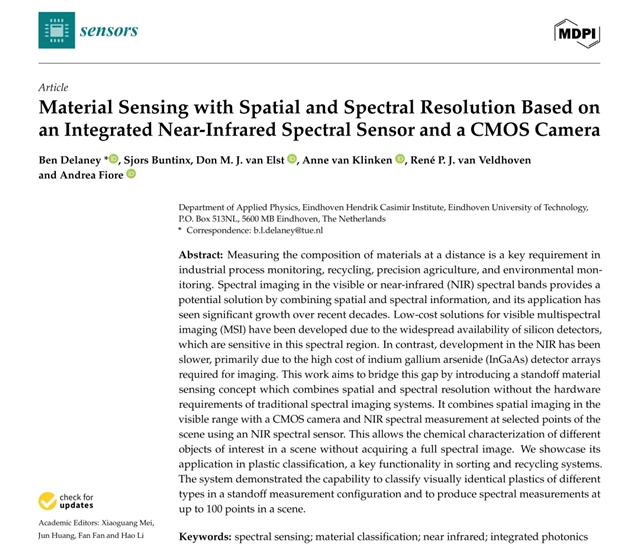

基于集成近红外光谱传感器与CMOS相机的具有空间和光谱分辨率的材料传感https://doi.org/10.3390/s25113295

本文提出并演示了一种低成本、可远程 (stand-off) 工作的近红外 (NIR) 多光谱传感系统，该系统结合了CMOS相机 (可见光成像) 与集成式近红外多光谱传感器，通过扫描机制在场景中选择性获取关键点的光谱信息，从而实现材料 (如塑料) 的分类与识别，无需获取完整的高成本高光谱图像。

·选题方向参考

1. 空间分辨率与视觉引导优化：通过提升探测器阵列的空间分辨率，并结合机器视觉自动定位感兴趣区域、对准测量光斑，解决样品边缘分类失效问题。

2. 光学干扰的软硬件协同抑制：针对强镜面反射导致的光谱测量失真，探索软件层面 (预处理、模型训练优化、异常检测) 的补偿策略，作为尚未解决的硬件问题的可行替代方案。

3. 系统速度提升与工业级架构改进：通过改进电子学设计将单点测量速度提升一个数量级，并探索龙门架等无扫描振镜结构以适应工业环境；同时提出利用二向色镜分光、集成多波段光谱传感器，实现并行测量与多模态光谱融合。

论文五

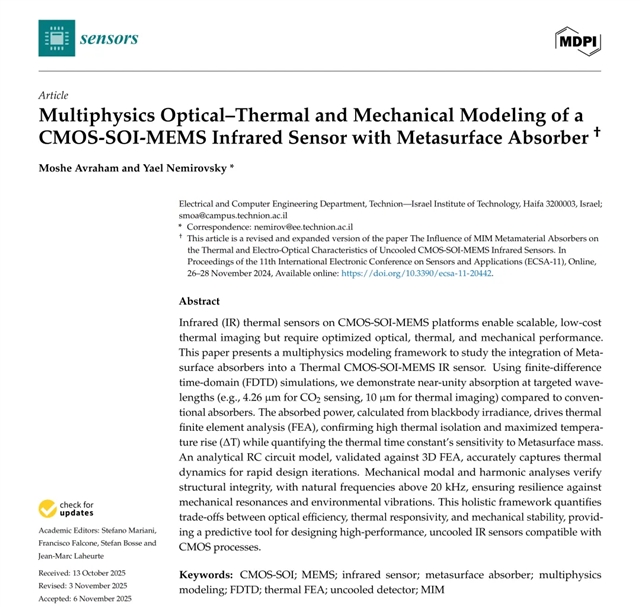

采用超表面吸收层的CMOS-SOI-MEMS红外传感器的多物理场光学—热学与力学建模https://doi.org/10.3390/s25226819

本文提出了一种集成了超表面吸收器的CMOS-SOI-MEMS红外传感器的多物理场 (光学-热学-力学) 建模框架，用于优化其光学吸收效率、热响应性能和机械稳定性，以实现高性能、低成本的未冷却红外传感器。

·选题方向参考

1. PDK约束下的可制造性设计优化：未来需结合具体工艺设计套件 (PDK) 与工艺工程师协作，验证层厚、公差等实际制造约束，对现有设计进行重构与优化，推动从仿真向可流片原型的转化。

2. 实验验证与环境鲁棒性提升：开展流片验证与实测表征，基于原型反馈修正仿真模型，并探索抑制环境温度漂移的控制策略，以提升器件在实际工况下的性能稳定性与可制造性。
