|
|
|
|
|
非磁性离子掺杂对MgCr2O4磁行为的影响 | MDPI Magnetism |
|
|
论文标题:Effect of the Non-Magnetic Ion Doping on the Magnetic Behavior of MgCr2O4
论文链接:https://www.mdpi.com/2673-8724/5/3/19
期刊名:Magnetism
期刊主页:https://www.mdpi.com/journal/magnetism
一、引言
MgCr2O4是典型的三维海森堡烧绿石反铁磁体,具有显著的几何磁阻挫效应,同时存在自旋波与自旋共振两类磁激发模式,但其自旋共振的物理起源仍存在学术争议。通过非磁性离子掺杂抑制长程磁有序,能够在中子散射实验中有效分离自旋共振信号,排除自旋波干扰。本文系统研究Ga3+和Cd2+两种非磁性离子掺杂对MgCr2O4晶体结构与磁行为的影响,揭示位点占据、晶格畸变与磁基态演化的内在关联,为磁激发机理研究提供优质材料体系。
二、材料与方法
采用高温固相反应法合成Ga3+、Cd2+掺杂的MgCr2O4多晶样品,通过减少1% Cr2O3原料配比获得纯相产物。
掺杂体系包括:Mg(Cr1-xGax)2O4(x = 0, 0.05, 0.10, 0.15, 0.20)与Mg1-xCdxCr2O4(x = 0, 0.05, 0.10, 0.15, 0.20)。
结构表征采用室温X射线衍射(XRD)与中子粉末衍射(NPD),通过Rietveld方法精修确定晶体结构与离子占位;磁性测试使用PPMS系统测量零场冷却(ZFC)与场冷却(FC)直流磁化率,利用居里–外斯定律分析磁相互作用强度。
三、分析与结果
结构分析表明,Ga3+同时占据A位Mg2+格位与B位Cr3+格位,造成阳离子混排与晶格反常收缩;Cd2+仅选择性取代A位Mg2+,因离子半径差异导致晶格单调膨胀。两种掺杂均保持立方尖晶石结构(空间群Fd-3m),无杂相生成。

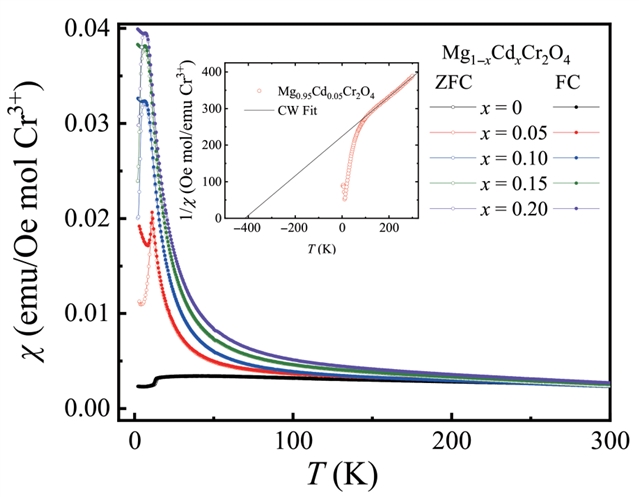

图为Cd2+掺杂MgCr2O4引起磁性能转变
磁性结果显示,Ga3+掺杂使体系从反铁磁有序逐步转变为自旋玻璃态,20%掺杂可完全抑制长程反铁磁有序;Cd2+掺杂在低浓度即诱导明显自旋玻璃行为,10%掺杂即可完全淬灭反铁磁相变。Ga3+通过磁性格子稀释与位点无序调控磁性,Cd2+则通过晶格畸变改变交换耦合路径,不破坏Cr3+构成的烧绿石磁格子。
四、讨论
非磁性离子掺杂可有效调控MgCr2O4的磁基态,实现反铁磁有序→自旋玻璃→顺磁的连续转变。Ga3+在MgCr2O4中呈现双位点占据特征,与ZnCr2O4中仅占据B位的行为明显不同,是导致晶格收缩与磁有序快速抑制的关键。Cd2+仅占据A位,低掺杂即可破坏长程磁有序,同时保留完整的Cr3+磁四面体网络。掺杂引入的位点无序与晶格畸变共同削弱Cr3+间反铁磁超交换作用,增强体系磁阻挫,为孤立研究自旋共振激发创造条件。
五、展望与结论
结论:Ga3+与Cd2+掺杂均可调控MgCr2O4的晶体结构与磁行为,其中Ga3+为双位点取代、Cd2+为单位点取代;10% Cd掺杂MgCr2O4可完全抑制长程反铁磁有序,且保留完整Cr3+磁格子,是研究自旋共振激发的理想样品。
展望:未来可基于最优掺杂体系开展非弹性中子散射实验,直接揭示自旋共振起源;结合第一性原理计算阐明掺杂对磁交换作用的微观机制;拓展更多非磁性离子掺杂方案,丰富几何阻挫磁体的调控手段。
引用格式:
Zhou, F.; He, Z.; Cheng, D.; Ge, H.; Zhang, W.; Wang, X.; Zhou, P.; Luo, W.; Fu, Z.; Liu, X.; et al. Effect of the Non-Magnetic Ion Doping on the Magnetic Behavior of MgCr2O4 Magnetism 2025, 5, 19.
期刊介绍
主编:Dr. Gerardo F. Goya,University of Zaragoza, Spain
Magnetism (ISSN 2673-8724) 是聚焦磁学与磁性材料的国际开放获取期刊,致力于发表磁学基础理论、材料制备、性能调控及应用研究的最新进展,已被 Scopus、ESCI 等重要数据库收录。
2024 CiteScore:2.0
Time to First Decision:27.5 Days
Acceptance to Publication:4.8 Days
特别声明:本文转载仅仅是出于传播信息的需要,并不意味着代表本网站观点或证实其内容的真实性;如其他媒体、网站或个人从本网站转载使用,须保留本网站注明的“来源”,并自负版权等法律责任;作者如果不希望被转载或者联系转载稿费等事宜,请与我们接洽。
