论文标题：Dynamic Analysis and Implementation of FPGA for a New 4D Fractional-Order Memristive Hopfield Neural Network

论文链接：https://doi.org/10.3390/fractalfract8010003

期刊名：Fractal Fract

期刊主页：https://www.mdpi.com/journal/fractalfract

研究背景与发现

人工神经网络在众多领域应用广泛，混沌特性与神经网络存在高度关联性，而忆阻器凭借独特的记忆特性可精准模拟大脑突触，分数阶微分系统又具备突出的历史记忆能力，二者结合能显著增强系统的记忆性能，分数阶忆阻神经网络也因此成为研究热点。但目前已有的相关模型，在结构设计和动态行为表现上仍有进一步优化的空间。

对此，长沙理工大学的研究团队展开专项研究，聚焦分数阶忆阻Hopfield神经网络的建模、分析与硬件实现，核心围绕新型四维分数阶忆阻Hopfield神经网络（4D-FOMHNN）展开系列探究。研究不仅验证了所提出的新型忆阻器模型与 4D-FOMHNN 系统的有效性，还发现该系统在较低分数阶数下会表现出更强的混沌行为，这一特性有助于提升神经网络内部信息处理与存储等操作效率。同时，团队在 FPGA 平台上完成了该系统的硬件实现，其测试结果与 MATLAB 数值模拟仿真结果一致，充分证实了 4D-FOMHNN 系统的硬件可行性，也为该系统后续在随机数生成器、图像加密、安全通信等领域的应用提供了理论基础。

模型构建与求解

本文以 Caputo 分数阶微积分为理论基础，提出分数阶磁通忆阻器模型，

基于磁控忆阻器与 Caputo 分数阶定义，替换 Hopfield 神经网络（HNN）中神经元的自突触权重，构建 4D-FOMHNN 系统模型，

并通过 Adomian 分解法（ADM），令系统方程左侧为零，求解得到系统唯一零平衡点 (0,0,0,0)，推导其雅可比矩阵与特征多项式，结合分数阶系统稳定性判据，验证了零平衡点在不同参数下均为稳定焦点，完成了系统平衡点的稳定性分析。

图1.基于忆阻器的 Hopfield 神经网络模型拓扑结构

4D-FOMHNN动态分析

本文通过数值模拟，结合李雅普诺夫指数、分岔图、相图等分析方法，探究了分数阶数 n与系统核心参数 e、p对 4D-FOMHNN 系统动态行为的调控规律，发现系统存在丰富的非线性动力学现象。

1.分数阶数 n 的影响：

在 0.3~0.7 的阶数范围内，系统随 n 的变化呈现出瞬态混沌、混沌、周期运动等动态行为，且存在明显的倍周期分岔现象；当 n 取特定值0.509时，系统出现共存吸引子。

2.系统参数 e、p 的调控规律

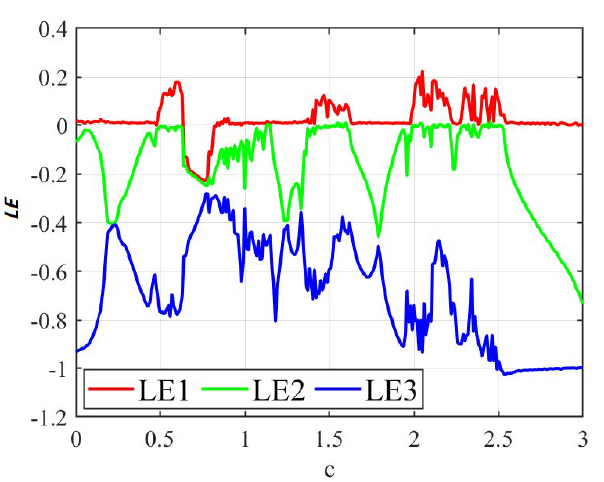

参数 e（0~3）：e 在不同区间内，李雅普诺夫指数谱如下图2所示。在 0.63~1.38 区间无正李雅普诺夫指数，处于纯周期状态，2.25~2.56 区间混沌特性显著。

图2. 李雅普诺夫指数谱

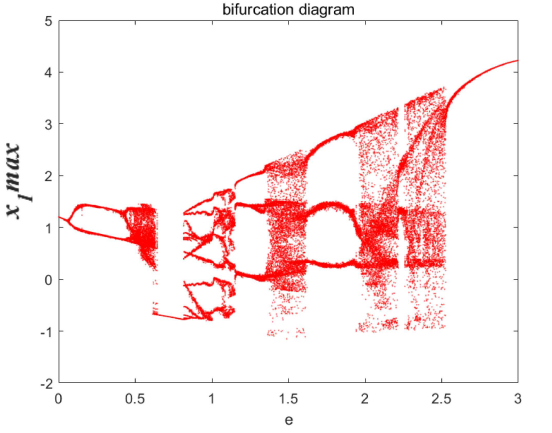

参数 e=2, p（0~2.5）：李雅普诺夫指数谱和分岔图如下图3所示，在1.05~1.47 区间无正李雅普诺夫指数，处于纯周期状态，1.5~2.08 区间再次经周期分岔进入混沌，2.08 后恢复周期运动。

图3. e = 2的李雅普诺夫指数谱和分岔图

FPGA硬件实现

FPGA 凭借数字化、可重构性与高灵活性的固有优势，成为实现混沌系统的理想硬件平台，兼具很强的适应性与精度。经充分测试后，按照信号生成→数模转换→示波器输出的流程，完成了该混沌系统的 FPGA 硬件实现。

图4. FPGA 连接的示波器显示的混沌吸引子图和器件图
