研究背景：

传统液态电解液锂电池面临易燃泄漏、锂枝晶生长与热失控等安全隐患，能量密度提升也逼近理论瓶颈。全固态锂电池凭借固态电解质实现本征安全与宽电化学窗口，是下一代储能技术核心方向，但氧化物电解质界面接触差、硫化物电解质高压适配性不足的问题仍待突破。卤化物固态电解质兼具高离子电导率与高压正极天然兼容性，应用潜力突出，但其结构-输运-界面的内在关联仍缺乏统一认知，制约了材料理性设计与规模化应用。

文章概述：

中国科学院电工研究所马衍伟研究员团队在国际顶级能源材料期刊Advanced Energy Materials发表综述，系统梳理了卤化物固态电解质的研究进展。该工作突破传统按金属价态分类的零散叙事逻辑，以阴离子密堆构型为底层结构框架，结合金属价态调控的锂空位浓度与晶格无序度效应，建立了覆盖二价、三价、四价全体系的统一结构-性能关联规律，阐释离子输运机制与界面行为本质，并提出面向实用化的材料设计原则。

图文导读：

一、统一晶体结构框架：文章以阴离子密堆方式（立方密堆ccp/六方密堆hcp）为核心分析维度，结合金属价态调控的本征锂空位浓度，拆解三类卤化物体系的晶体特征与性能边界，提取跨体系普适结构规律。

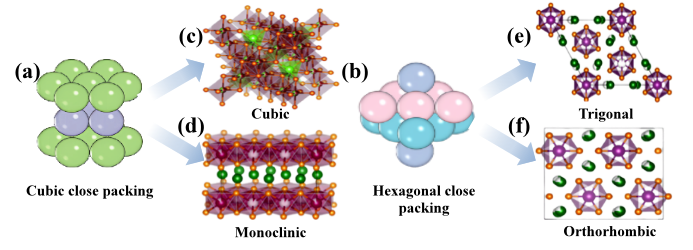

图1.卤化物电解质的阴离子密堆构型与典型晶体结构：(a) 卤素阴离子立方最密堆积（ccp）示意图；(b) 卤素阴离子六方最密堆积（hcp）示意图；(c) 具有ccp阴离子排列的立方晶体结构（Fd3m）；(d) 具有ccp阴离子排列的单斜晶体结构（C2/m）；(e) 具有hcp阴离子排列的三方晶体结构（P3m1）；(f) 具有hcp阴离子排列的正交晶体结构（Pnma）

研究表明，阴离子密堆是决定本征输运的第一层级因素：ccp框架支持三维各向同性 Li+扩散，同等有序度下室温电导率约为hcp构型的数倍；hcp框架阴离子键合更强，氧化稳定性与湿度耐受性更优。三价体系因电荷平衡自然产生高浓度锂空位，本征电导率最优；四价体系原料成本低、稳定性好，可通过异价掺杂精准调控空位；二价体系无本征空位，其尖晶石无序化机制为缺陷工程设计提供关键参照。

二、离子输运调控与性能权衡：基于统一结构框架，文章从本征体相、缺陷化学、工艺工程三个层级归纳优化路径，首先阐明了两类阴离子框架下的微观Li?传导机制。

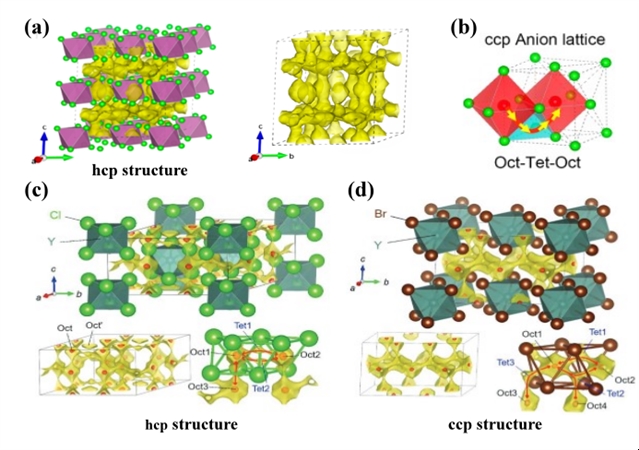

图2.hcp与ccp阴离子框架中的Li⁺迁移路径：(a) hcp结构中沿c轴的面共享八面体O-O快导通道；(b) ccp 结构中通过四面体间隙的八面体-四面体-八面体(O-T-O)扩散路径；(c, d) Li₃YCl₆与Li₃YBr₆的晶体结构及离子导通路径（黄色曲面为锂离子概率密度分布）

研究指出，hcp型结构中 Li⁺主要沿c轴一维扩散，易受晶界与缺陷阻塞；ccp型结构则通过四面体间隙形成三维连通的O-T-O传导网络，迁移势垒更低、导电性更均匀。在此基础上，阴离子亚晶格重构调控强度最高，非晶化、超离子相变可将电导率提升 1-2 个数量级，但伴随化学稳定性下降；阳离子无序与高熵设计为温和调控，可在低稳定性损失下降低迁移势垒。异价阳离子掺杂引入锂空位，是当前应用最广的改性手段；氟掺杂可打破 “电导率-稳定性” 线性权衡，通过界面原位钝化同步提升多项稳定性。综合来看，氟掺杂、混合卤素工程、阳离子无序工程是综合性价比最高的三类优化方案。

三、界面行为解析与稳定化方案：针对卤化物的化学稳定性与电极界面痛点，文章建立了“热力学属性-动力学演化”二维分类框架，将所有界面场景划分为热力学稳定型、动力学钝化型、持续反应型三类，并对应提出了普适性设计准则。

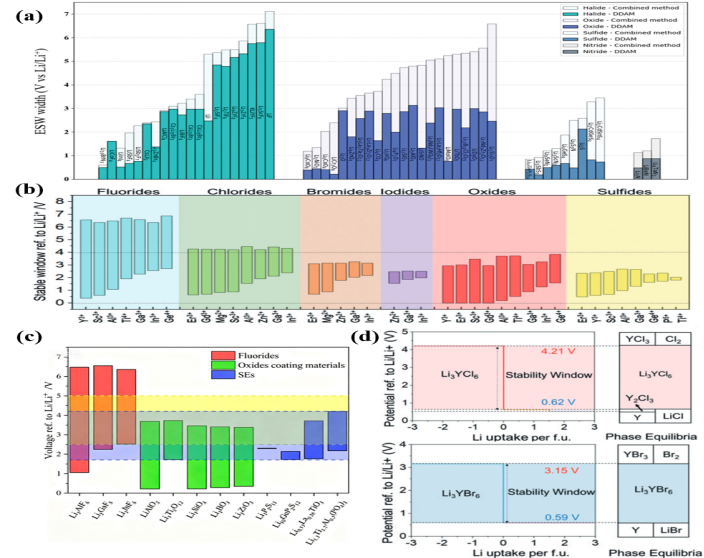

图3.卤化物电解质的电化学稳定性对比：(a) 不同方法预测的各类电解质电化学稳定窗口宽度；(b) 氟化物、氯化物、溴化物、碘化物等体系的本征热力学窗口对比；(c)三类Li₃MF₆体系与氧化物、硫化物电解质的窗口对比；(d) Li₃YCl₆与 Li₃YBr₆的热力学平衡电压曲线及相平衡组成

理论与实验结果均表明，卤化物与高电压正极界面多为热力学稳定型。Li₃YCl₆、Li₃YBr₆氧化电位分别达4.21V、3.15V（vs.Li⁺/Li），显著优于传统硫化物体系，可直接匹配钴酸锂、高镍三元正极，这是其核心竞争优势。锂负极界面多为持续反应型，还原生成的导电金属单质会导致界面持续增厚、阻抗上升。针对该难题，文章梳理了四类解决方案：硫化物缓冲层物理隔离、氟掺杂原位构建钝化界面、开发本征抗还原体系、采用锂合金负极适配，其中氟掺杂原位钝化兼顾界面接触性与工艺兼容性，最具实用潜力。

该综述构建了“结构-输运-界面”理论体系，为卤化物电解质的理性开发与全固态电池实用化提供了系统的设计指引。

论文信息：

Halide solid-state electrolytes for all-solid-state lithium batteries: Structure, transport, interface relationships and design principles

Zijian Zhang, Yanan Xu*, Xudong Zhang, Qifan Peng, Xiong Zhang, Xianzhong Sun, Kai Wang*, Yanwei Ma*

Advanced Energy Materials

DOI:10.1002/aenm.71414

原文链接：

https://doi.org/10.1002/aenm.71414

期刊简介：

Advanced Energy Materials 创刊于2011年，是一本国际性、跨学科的学术期刊，专注于发表关于能量采集、转换与存储材料的原创同行评审研究成果。自创刊以来，该刊始终是能源与材料研究领域的重要推动力量，持续发表具有深远影响力的研究工作，不断推动该领域向前发展。
