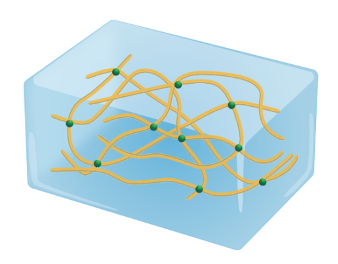

今天这一期教程，手把手带大家在Adobe Illustrator中绘制水凝胶结构。请点赞、收藏、转发三连！
教你画DNA链
教你画噬菌体
教你画淋巴结（下）
教你画淋巴结（中）
教你画淋巴结（上）
教你画线粒体
科研绘图配色教程

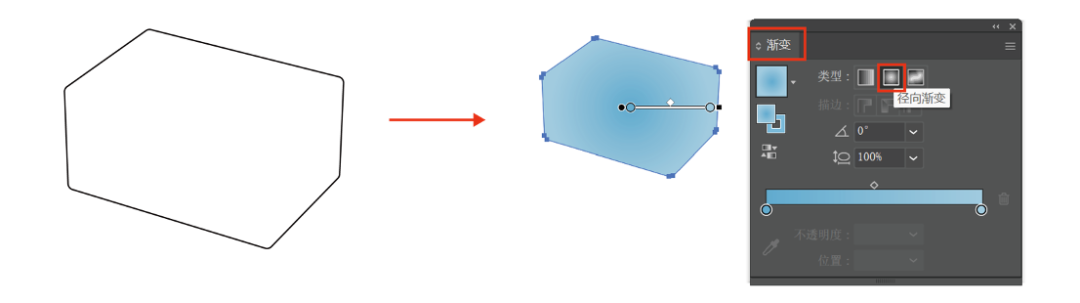

1、先做一个透明的立方体
用钢笔工具绘制立方体轮廓，接着用径向渐变—吸色工具，填充透明渐变效果。

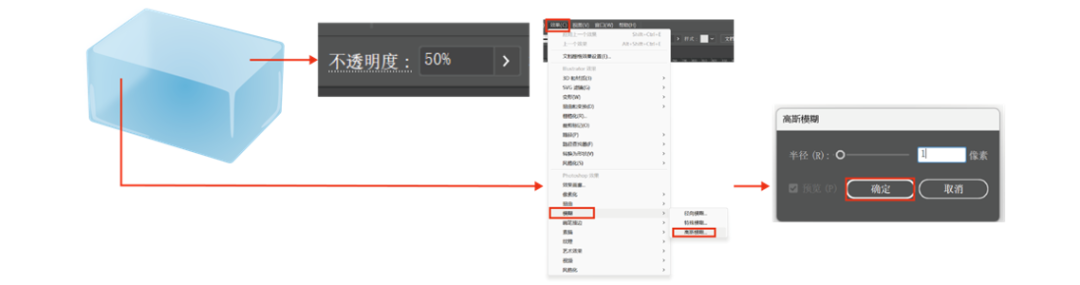

用钢笔工具绘制反光面，调整其透明度与高斯模糊（效果—模糊—高斯模糊）。再按快捷键Ctrl+{（下移）或Ctrl+}（上移）调整反光面图层位置。

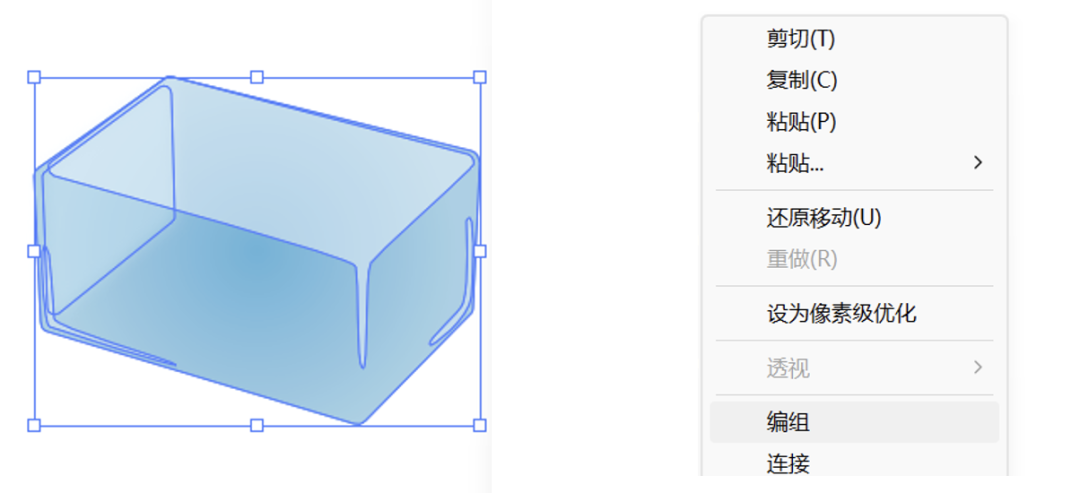

绘制完成后，选择立方体与反光面Ctrl+G编组（可右击选择编组）。
2、制作内部高分子链
选择圆角矩形工具，填充黄色，按Ctrl+C 、Ctrl+V快捷键复制一个，并填充棕黄色。

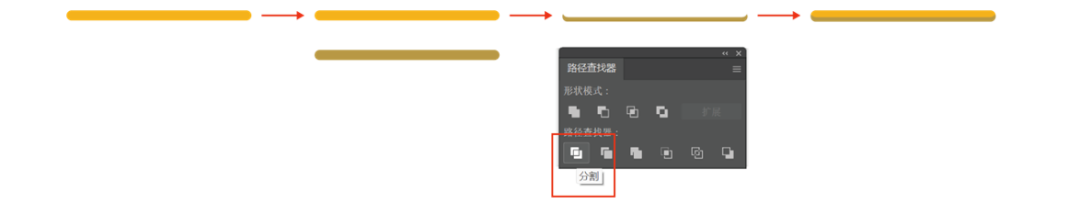

把两个圆角矩形重叠，通过路径查找器—分割出阴影（删去多余部分时要Ctrl+shift+G取消组合）。
Ctrl+G把固有色和分割出的阴影组合（可右击选择编组）。

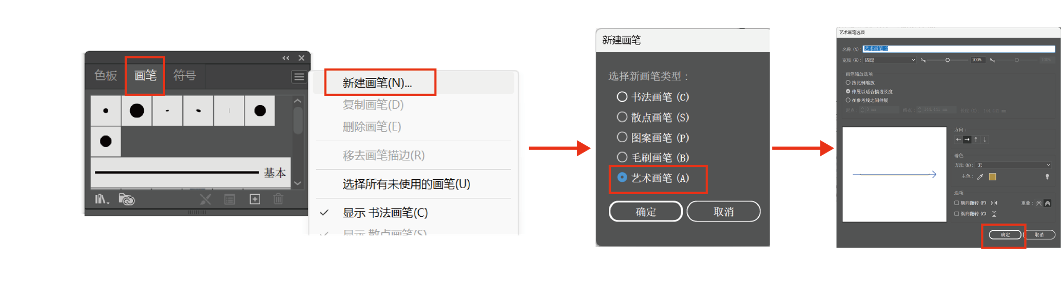

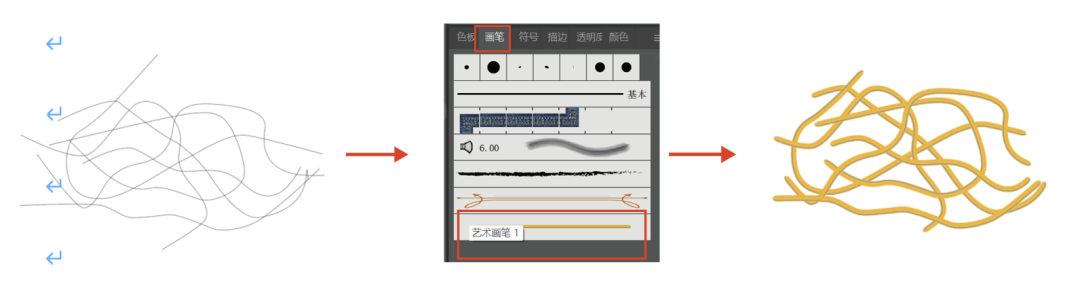

选择绘制好的高分链子添加至画笔工具—艺术画笔。
用画笔工具绘制多条路径，选择设置好的画笔，更换画笔效果。

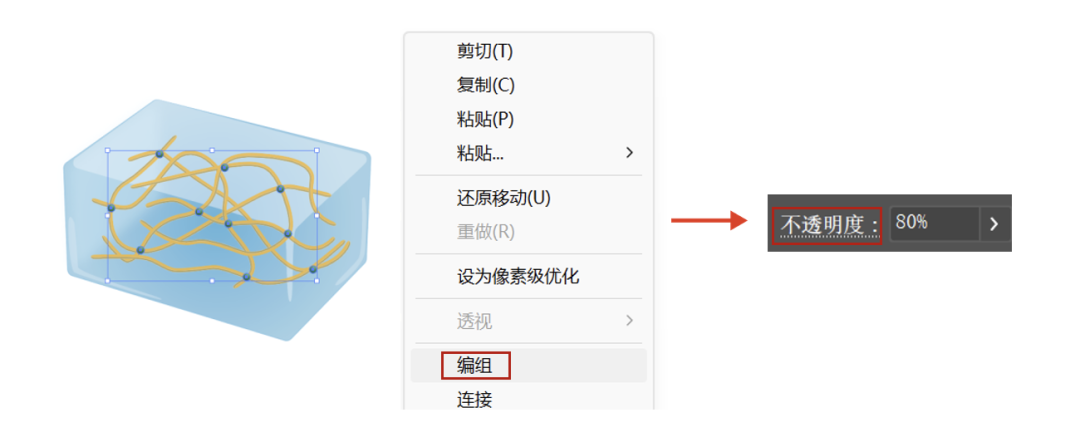

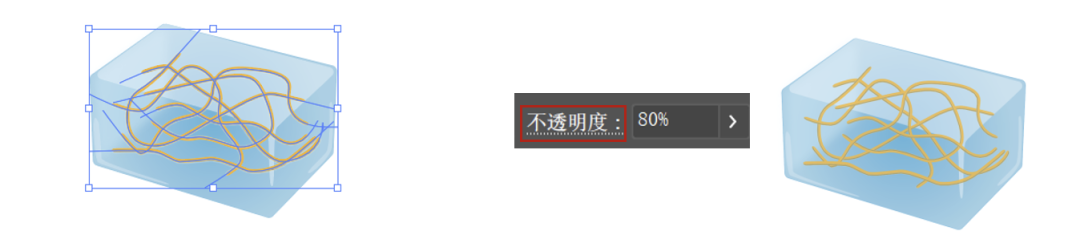

绘制完成后Ctrl+G组合所有高分子链（可右击面板编组），统一调整透明度到80％。

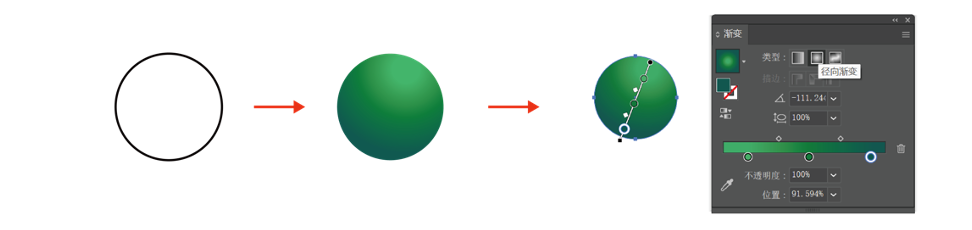

3、制作内部绿色颗粒
按shift键使用椭圆工具绘制正圆。用径向渐变填充球体阴暗面，使之拥有立体效果。
按键盘上Ctrl+C 、Ctrl+V快捷键复制粘贴绿色颗粒，并移动到合适位置。
按Ctrl+G快捷键组合所有绿色颗粒（可右击面板编组），并把颗粒统一调整透明度到90％。

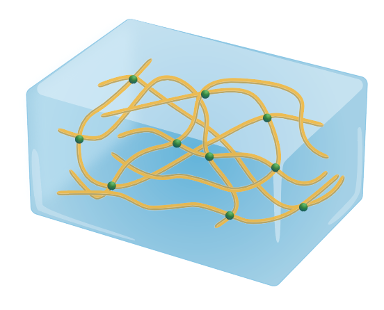

最后Ctrl+G组合所有元素，水凝胶结构绘制完成。
