论文标题：Rotational Isomerism of the Side Chains of Hydroxypropyl Cellulose in Aqueous Solution Observed Using Attenuated Total Reflectance Infrared Spectroscopy

论文链接：https://www.mdpi.com/2813-446X/1/3/10

期刊名：Spectroscopy Journal

期刊主页：https://www.mdpi.com/journal/spectroscj

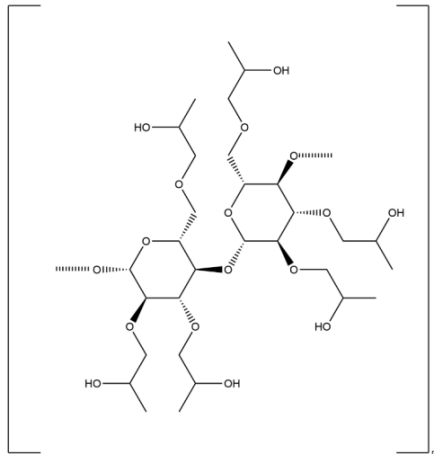

来自美国的 Mark A. Davies博士在Spectroscopy Journal期刊发表了文章，纤维素作为自然界中丰富的可再生资源，其本身水溶性较差，但通过醚化改性后得到的衍生物，如羟丙基纤维素（HPC），在室温下具有良好的水溶性，因而在人工泪液、药物制剂、个人护理品及食品工业中作为增稠剂、稳定剂和粘合剂被广泛应用。HPC溶液一个关键的特性是其热致相分离行为，即溶解度随温度升高而下降，通常在45°C左右出现浊点并发生沉淀。此前的研究多集中于HPC与水分子之间的相互作用、整体相行为以及其形成胆甾型液晶的能力，但对于其溶解性变化的微观机理，尤其是侧链羟基丙基的分子构象如何响应温度及离子环境变化，尚缺乏深入理解。本文旨在利用衰减全反射红外光谱技术，探究水溶液中HPC侧链的旋转异构体随温度及离子种类变化的规律。

研究过程与结果

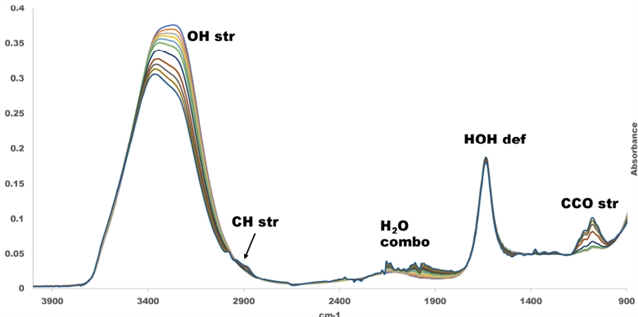

本研究采用衰减全反射红外光谱（ATR-IR）作为主要研究手段，重点分析了HPC侧链中亚甲基（-CH2-）摇摆振动区域（1300 cm^-1 至 1400 cm^-1）的光谱变化。该区域对围绕C-C键的旋转异构化（反式-旁式，t-g）极为敏感。研究人员配置了三种不同分子量（95 kDa, 370 kDa, 850 kDa）的2% HPC水溶液，并考察了在无盐以及存在KCl、K₂SO₄、BaCl₂等不同离子环境下的情况。通过系统采集从25°C到55°C温度区间内的红外光谱，观察到随着温度升高，对应于侧链末端旁式构象（end-g，~1340 cm^-1）和链内扭结构象（kink，如gtg/gtg，分别位于~1365 cm^-1和~1315 cm^-1）的特征峰强度明显减弱。与此同时，甲基的对称变形振动（~1380 cm^-1）强度增强并向低波数方向移动。这些光谱变化表明，升温过程促使HPC侧链从无序的、含有较多旁式（gauche）构象的状态，向更为有序的、以反式（trans）构象为主的状态转变，这种构象有序化有助于分子链间的紧密堆积，从而驱动了HPC的沉淀过程。为了更清晰地解析复杂的光谱变化，本研究采用了主成分分析（PCA）这一多元统计方法。对于分子量最低的95 kDa HPC，其光谱变化主要由一个主成分（贡献率> 92%）描述，清晰地显示了end-g和kink构象的减少与甲基变形振动的增强呈反相关关系。然而，对于分子量更高的370 kDa和850 kDa HPC，需要两个主成分才能充分描述其温度响应行为。PCA结果揭示，在高分子量HPC中，存在更为复杂的多相或多种构象状态。例如，某些kink构象（如gtg+ gtg）的丰度会先随温度升高至37°C左右有所增加，之后在更高温度下才显著减少。此外，研究还发现，处于霍夫meister系列中部的Cl^-、SO₄^2-离子会使HPC的构象转变在更低的温度下发生，而具有离液（chaotropic）特性的Ba²⁺离子虽然对蛋白质通常有“盐溶”效应，但在HPC体系中却降低了浊点，促进了高温下更为有序状态的形成。

研究总结

本工作通过高灵敏度的ATR-IR光谱技术，结合主成分分析，成功地在水溶液环境中监测了羟丙基纤维素侧链旋转异构体随温度变化的动态过程。研究明确地指出，HPC的热致沉淀现象与其侧链构象从高能、无序的旁式/扭结构象向低能、有序的反式构象转变密切相关。该研究不仅从分子层面深化了对HPC热响应行为机理的认识，而且展示了ATR-IR技术在探测聚合物溶液相变点（如浊点）方面的应用潜力。特别值得一提的是，主成分分析的应用揭示了高分子量HPC体系中存在更为复杂的多级构象变化，这是传统单变量光谱分析难以捕捉到的信息。此项研究为理解纤维素醚类聚合物的构效关系提供了重要的光谱学证据，对相关产品的配方设计和性能优化具有指导意义。

Spectroscopy Journal期刊介绍

主编： Prof. Dr. Clemens Burda, Department of Chemistry, Case Western Reserve University, Millis Science Center, 10900 Euclid Ave., Cleveland, OH 44106, USA

光谱学关注的是物质与电磁波谱的任何部分之间的相互作用，并应用于所有学科，包括物理、化学、生物化学、生物学、空间科学、材料科学和工程。来自非光子实验（如电子、中子和质子实验）的贡献同样受欢迎。
