研究背景：

随着超高清显示技术的发展，满足BT.2020标准的高色纯发光材料成为OLED领域的重要研究方向。其中，绿光发射在实现宽色域显示中具有关键作用。然而，理想绿光不仅要求发射位于520–525 nm，还需要极窄的发射带宽，这对分子设计提出了极高要求。

多重共振热激活延迟荧光（MR-TADF）材料因其局域激发态特性，在实现窄带发射方面具有独特优势。但在绿光区域，通过传统的红移策略（如共轭扩展或供受体调控）往往会引入更强的分子柔性和长程电荷转移，从而导致光谱展宽。因此，实现高效率与高色纯度的协同优化仍是该领域的核心挑战。

文章概述：

近日，南京工业大学刘睿，朱森强课题组联合江苏三月科技股份有限公司，开发了一种基于“锁定给体（Locked-Donor）”的新型分子设计策略，构建了高刚性MR-TADF发光材料MRIN-DPCz。

该工作通过设计一种新型DPCz锁定给体单元，将其引入B-N多重共振骨架中，实现了结构刚性与电子结构的协同调控。与传统咔唑/吲哚供体相比，该锁定结构不仅显著抑制了分子构象自由度，还有效降低了激发态结构弛豫和振动耦合，从而在分子层面实现了窄带发射与高发光效率的统一。

基于这一设计，材料在光物理性质和器件性能方面均表现出优异表现，特别是在顶发射OLED中实现了接近BT.2020标准的高色纯绿光发射（CIEy值达0.75）及超过50%的外量子效率，展示了锁定给体策略在MR-TADF体系中的重要潜力。

图文导读：

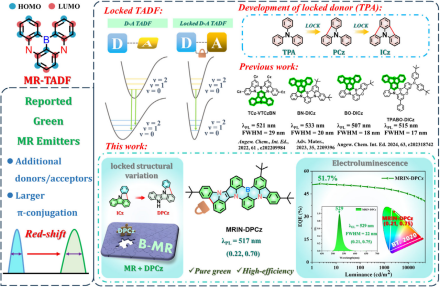

图1.锁定给体策略与分子设计思路

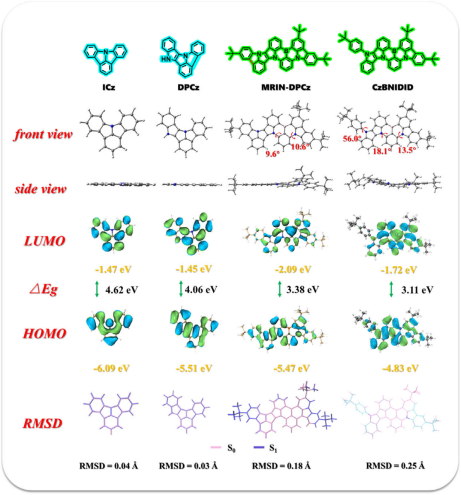

图2.对ICz、DPCz、 MRIN-DPCz（LOCK）和CzBNIDID（FREE）的分子结构TD-DFT计算

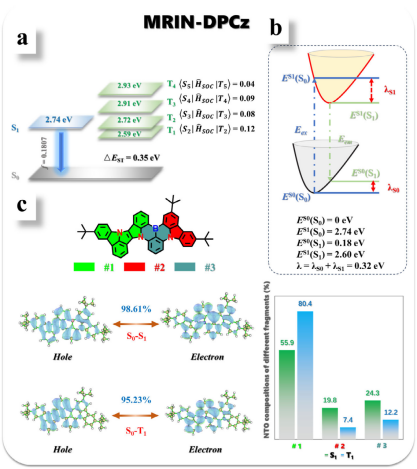

图3.(a) MRIN-DPCz的计算单重态与三重态激发能级。(b) 激发态势能面及重组能的示意图。(c) MRIN-DPCz在激发态跃迁过程中的自然跃迁轨道（NTO）分布，同时包含各片段的贡献

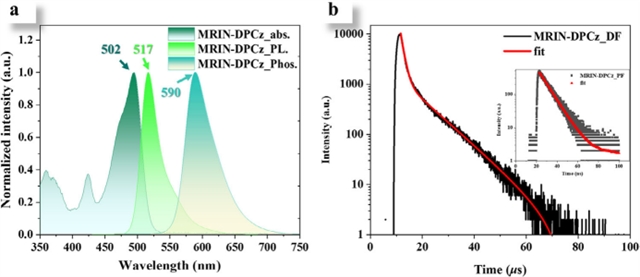

图4.(a) MRIN-DPCz在甲苯中的紫外-可见光谱、荧光光谱和77 k下的磷光光谱。(b) MRIN -DPCz在甲苯中的瞬态光致发光衰减曲线

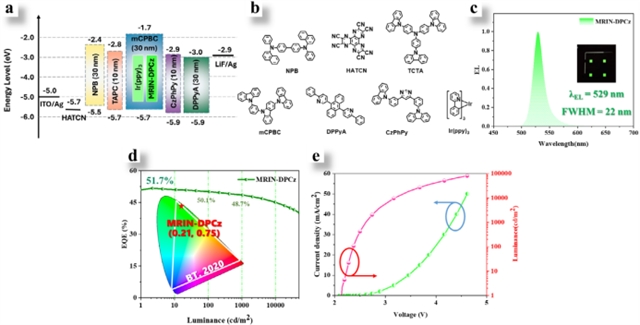

图5.(a) TE-OLED器件所用材料的器件架构及其HOMO与LUMO能级。(b) TE-OLED中使用的材料化学结构及名称。(c) EL光谱及器件及电致发光（EL）光谱。(d)器件EL光谱对应的CIE色度坐标及EQE/亮度曲线。(e)器件的电流密度与亮度随电压变化曲线

工作结论：

该工作提出了一种有效的锁定给体分子设计策略，通过构建高刚性、高共轭的DPCz结构，实现了对分子构象与激发态动力学的精准调控。与非锁定结构的CzBNIDID相比，MRIN-DPCz表现出窄带绿光发射、高光致发光效率以及优异的器件性能。特别是在磷光敏化顶发射OLED中，器件实现了超窄带发射（22 nm）、接近BT.2020标准的色坐标以及高达51.7%的外量子效率，体现出该策略在实现高效率与高色纯度统一方面的显著优势。

该研究表明，锁定给体工程为MR-TADF材料设计提供了一种具有普适性的思路，对于推动高性能显示材料的发展具有重要意义。

论文信息：

A Novel Locked-Donor-Based MR-TADF Emitter for Highly Efficient and Pure-Green OLEDs

Zhiyuan Chen, Qian Liu, Lai Hu, Chenglong Wu, Ruiqi Chen, Haolin Wang, Xudong Cao, Chong Li, Hongjun Zhu, Senqiang Zhu*, Rui Liu*

Advanced Optical Materials

DOI:10.1002/adom.71210

原文链接：

https://doi.org/10.1002/adom.71210

期刊简介：

Advanced Optical Materials是一个国际性的、跨学科的期刊，针对材料科学的同行评审论文，重点关注光-物质相互作用的各个方面。致力于光子学、等离子体、超材料等领域的突破性发现和基础研究。
