研究背景

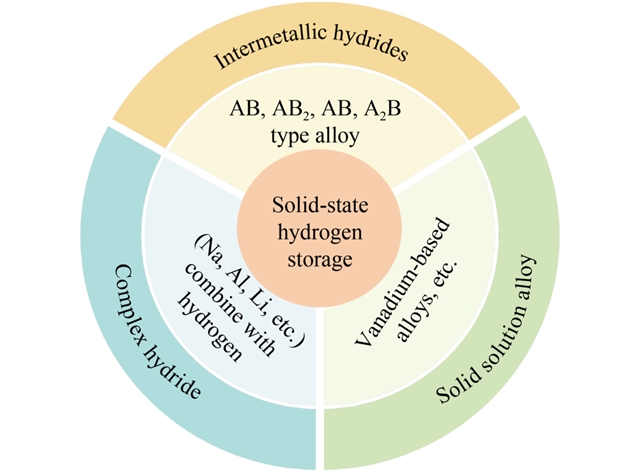

全球能源转型背景下，氢能规模化应用已成为国家重要战略，固态储氢是其核心技术支撑。体心立方结构钒基合金储氢容量高、可近室温吸放氢，是燃料电池理想的储氢材料。华北电力大学段聪文和武英教授团队在Eng. Chem. Eng.发表综述，系统地梳理了三元至五元及高元钒基合金体系的成分-结构-性能调控规律，阐释了机器学习在合金高通量筛选中的应用价值与现存挑战，并剖析了复杂服役环境下工程因素对合金长效性能的影响机制。

图1.研究摘要图

综述亮点

从合金设计到工程应用的全链条储氢策略

多组分合金体系的构效关系与调控规律

系统梳理了三元（V-Ti-Cr、V-Ti-Fe、V-Ti-Mn、V-Ti-Ni）、四元（V-Ti-Cr-Zr、V-Ti-Cr-Mn、V-Ti-Cr-Fe）及五元以上高元合金体系。阐明了BCC→BCT→FCC的氢化相变路径及β相热力学过稳机制；揭示了V含量主导BCC相形成与循环稳定性，Ti/Cr比通过晶格畸变调控储氢容量与平台压力，Fe、Mn、Zr等元素分别实现降本、扩温域、改善活化等差异化功能。建立了Ti/(Cr+Fe)比、Ti/(Cr+Mn)比等关键配比参数与有效储氢容量的定量关联。

机器学习驱动的成分设计与性能预测

针对传统试错法效率低、成本高的瓶颈，综述讨论了随机森林、深度神经网络、梯度提升回归及贝叶斯优化等算法。基于81种BCC固溶体氢化物等数据集，可实现储氢容量预测相对误差≤1.1%；通过特征重要性可分析识别平均离子特征（MeanIonicChar）、Fe含量、晶格参数等核心描述符；结合遗传算法可完成V-Ti-Cr-Fe系高通量筛选与实验验证。同时批判性指出当前数据样本不足、特征物理意义模糊、验证闭环缺失等挑战，提出了“标准化-多尺度-全性能”数据集与"物理信息嵌入"描述符框架的发展方向。

工程服役环境下的性能退化机制与应对策略

聚焦实际工况中空气毒害和杂质气体（CO、O₂、H₂O）、热效应及循环粉化等工程因素。揭示了O₂形成致密氧化层阻断氢扩散、CO强吸附阻塞活性位点、N₂弱吸附仅降动力学的差异化毒害机制；分析了吸放氢焓变（–30~–50kJ·mol^-1 H₂）导致的热累积/热损失问题；阐明了相变循环带来 5%~10% 体积胀缩，诱发内部应力与颗粒粉化失效；提出了Si/稀土表面钝化、Pd/Ni催化涂层、BCC-Laves双相结构缓冲应变、蜂窝/微通道热交换结构等系统优化方案，为合金工程化应用提供了直接指导。

未来展望

未来研究应优先关注以下几个方向：构建高质量数据集、发展机理驱动的集成模型、加强对工程因素间耦合效应的研究以及创新实验验证范式。通过将机器学习与高通量实验相结合，开发兼具优异基础性能与高工程适用性的钒基储氢合金，从而推动其在储氢、输运及燃料电池系统中的大规模应用。

亮图解读

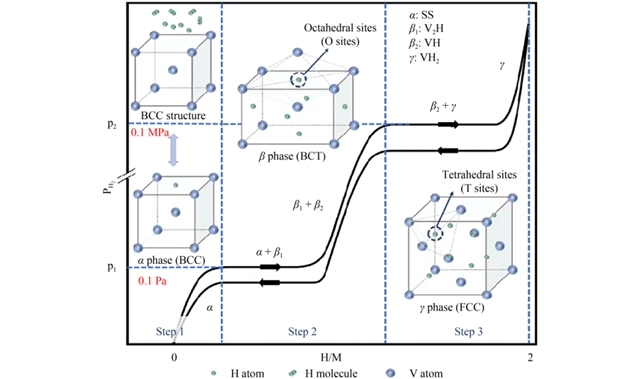

图2.钒吸放氢晶体结构演化规律。完整展示了BCC结构钒在不同氢压下的三阶段相变特征：低氢压氢占据四面体间隙形成α相；中压晶格畸变转为BCT结构β相；高压氢填充八面体间隙形成FCC结构γ相，脱氢过程可逆回溯。这张图直观揭示了β相热力学稳态是室温有效储氢容量偏低的微观本质，是理解钒基储氢机理的核心原理图。

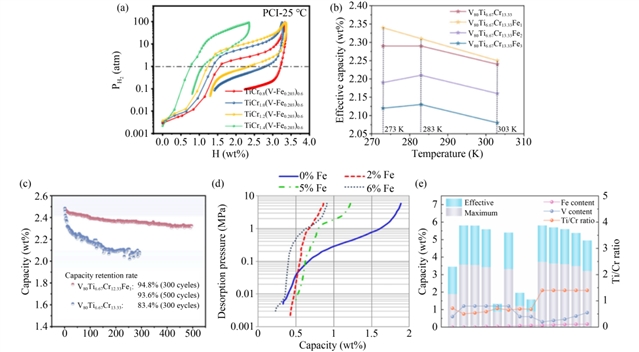

图3.V-Ti-Cr-Fe合金性能调控。量化表征了Cr、Fe含量及Ti/Cr配比对储氢平台压力、最大容量、有效容量和循环稳定性的影响规律：Cr可显著提升脱氢平台压力且不损耗储氢容量，微量Fe掺杂可将500次循环容量保持率提升至93%以上，明晰多组分协同调控机制，为低成本高钒系合金配方优化提供直接数据支撑。

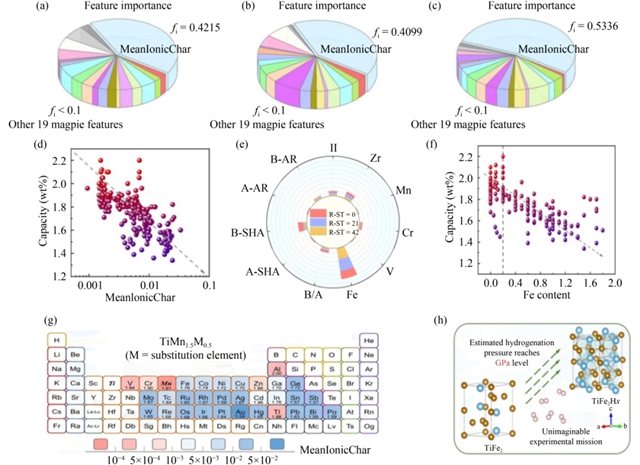

图4.机器学习特征重要性分析。基于多数据集拆分建模，可识别平均离子特征、Fe含量是决定钒基合金储氢容量的核心主控因子；揭示出高Fe含量扰乱C14-Laves相结构、劣化储氢性能的微观机制，从特征维度阐明了元素作用本质，为机器学习驱动高通量筛选、定向定制钒基合金提供了理论支撑。（来源：EngineeringJournals微信公众号）

相关论文信息：https://journal.hep.com.cn/fcse/EN/10.1007/s11705-026-2660-8
