导读

长期以来，Mn(II)离子发光调控主要依赖于传统的“晶体场工程”策略，存在调控范围有限、响应机制静态化等瓶颈。近日，国际顶尖光学期刊《Light: Science & Applications》在线发表了一项突破性研究，创新性地提出并系统验证了“自旋倾斜磁耦合”这一全新物理机制。该研究通过设计合成结构高度不对称的氯桥Mn(II)二聚体，首次在该体系中诱导出“自旋倾斜磁耦合态”，实现了对材料发光性能的动态、本征调控。

该研究成果由山西师范大学周国君/张献明教授团队&太原理工大学乔建伟教授团队合作完成，以“Spin?canted Mn–Mn coupling in symmetry?broken metal chloride dimer with dual?responsive luminescence and sensing”为题发表于《Light: Science & Applications》，并于上线首日获《科学杂志》（Science News）新闻亮点报道。

研究背景

在发光材料领域，Mn(II)离子因其源自d-d跃迁的宽谱段发射而备受关注。长期以来，其发光调控主要依赖“晶体场工程”，即通过化学修饰配位环境来改变晶体场强度，进而调节发射波长与效率。这一策略虽已成功指导了众多材料设计，但其局限性日益凸显：调控过程复杂且具经验性，发光属性可调范围有限，且难以实现对外界刺激的灵敏、动态响应，这极大制约了Mn(II)基材料在智能传感、实时监测等前沿应用中的发展。

为突破这一瓶颈，新兴的“磁-光耦合”机制提供了革命性思路。其核心在于利用Mn(II)固有的顺磁特性，通过超交换作用使其自旋电子有序排列，这种磁有序态重构了Mn(II)的电子能级并影响跃迁选择定则，从而实现对发光性能的本征调控。相较于晶体场修饰，磁-光耦合赋予了材料通过外场（如压力、温度、磁场）动态调控发光的潜力，为发展新一代智能光功能材料开辟了全新范式。探索并建立这一新机制下的构效关系，成为当前领域极具前瞻性的科学挑战与机遇。

创新研究

本研究通过冠醚辅助超分子自组装，成功构筑了氯桥连非对称Mn(II)二聚体(C₁₀H₂₀O₅Mn)(CH₃CN)MnCl₄。该结构由七配位五角双锥与四配位四面体经Mn–Cl–Mn桥（129°）连接，其角度介于典型铁磁（90°）与反铁磁（180°）超交换作用之间，直接诱导出罕见的“自旋倾斜磁耦合态”。研究表明，体系虽呈整体反铁磁特征（θ < 0），但零场冷与场冷曲线显著分离，并在室温下观测到弱磁滞回线，明确证实了非共线自旋排布与净磁矩的存在。这一由结构畸变与对称破缺调控的自旋倾斜序，突破了传统Mn(II)共线磁耦合范式，为后续实现基于该机制的双重刺激响应发光奠定了关键基础。

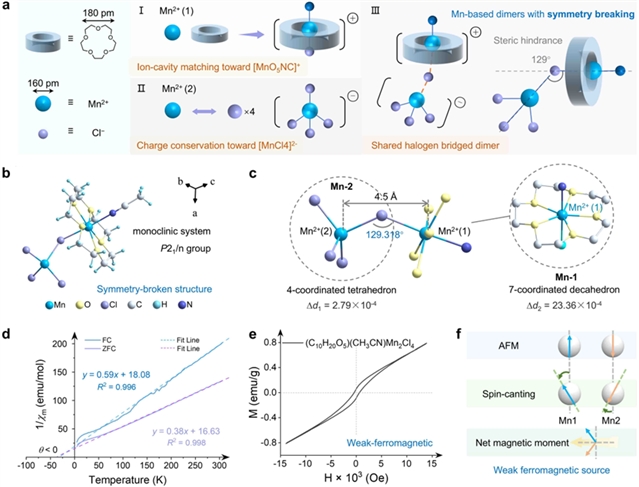

图1.晶体结构与磁学性质

理论计算揭示了该不对称Mn二聚体的磁基态本质（图2）。通过比较三种反铁磁（AFM）与一种铁磁（FM）构型的总能量，确定磁矩反平行排列的AFM模型最为稳定。进一步的自旋密度分布分析显示，未配对电子局域于两锰中心且呈非共线排列，直接证实了自旋倾斜态的电子结构特征。该特殊磁态的产生可归结于两个关键结构因子：非常规的129° Mn–Cl–Mn桥联键角，以及由七配位五角双锥与四配位四面体组合形成的高度不对称晶体场环境。计算结果为理解其自旋倾斜与光响应耦合机制提供了理论依据。

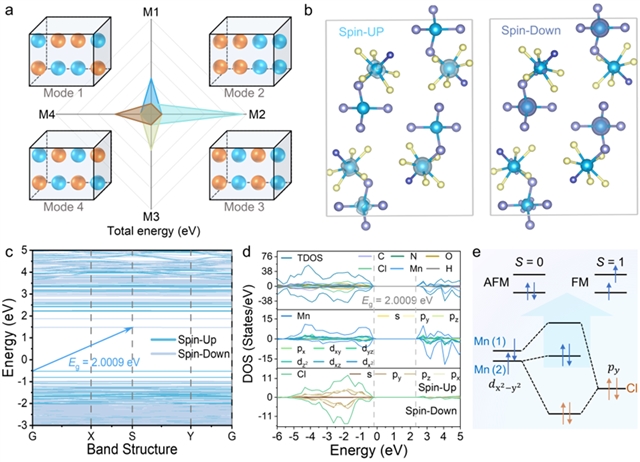

图2. DFT理论计算

该自旋倾斜Mn(II)二聚体展现出独特的单峰红色发射（638 nm），其荧光寿命仅为0.42 ms，远短于传统锰氯卤化物，表明Mn-Mn二聚体自身构成了全新的发光中心，排除了多中心能量转移机制。随着温度从5 K升至305 K，发光峰发生约30 nm的连续蓝移。理论分析与磁学数据共同证实，该现象源于热抑制引起的自旋倾斜强度减小，而非晶格热膨胀效应，从而揭示了一种通过磁耦合结构调控d-d电子跃迁能隙的新机制。

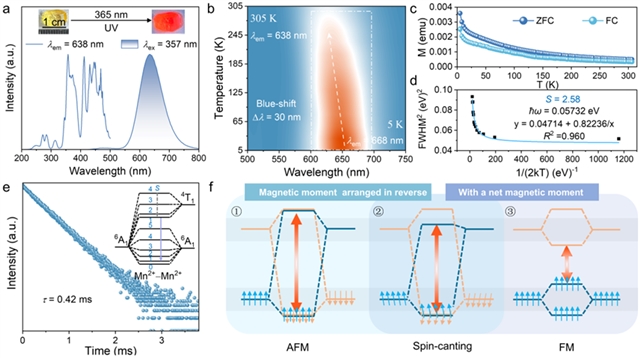

图3. 光学性质及跃迁机制。

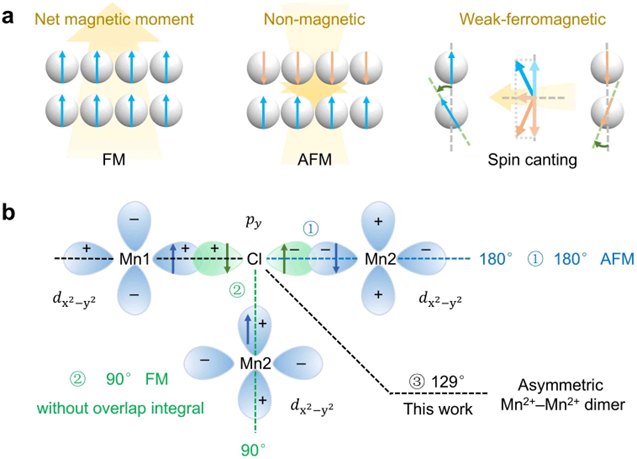

在自旋倾斜Mn-Mn耦合体系中，弱铁磁耦合驱动的能级重构与反键轨道分离，形成了一种介于传统铁磁与反铁磁之间的新型d-d跃迁机制。外加压力通过抑制Mn–Mn轨道重叠显著削弱超交换耦合，导致发光峰蓝移约40 nm，荧光寿命同步延长，展宽的电子顺磁共振谱线验证了该耦合弱化过程。基于这一灵敏的压致变色效应，本研究成功构建了一种水下光学深度传感器。

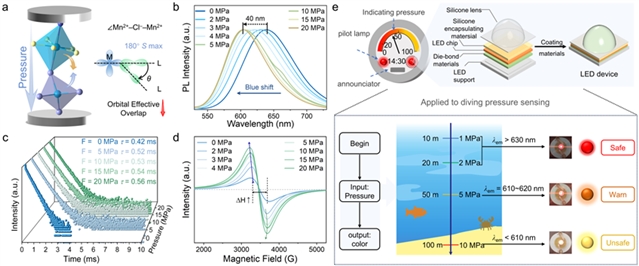

图4. 自旋倾斜诱导压致发光响应及传感应用。

总结展望

本研究通过合成一种结构独特的非对称锰二聚体，首次揭示了“自旋倾斜磁耦合调控低对称体系d-d发光”的新机制。通过构建“结构对称破缺→非共线磁态→发光性质调控→多重刺激响应”的逻辑闭环，实现了温度与压力的双重敏感发光。该工作不仅拓展了磁光相互作用的理论框架，也为发展下一代智能传感与刺激响应光功能材料提供了新范式。（来源：LightScienceApplications微信公众号）

相关论文信息：https://doi.org/10.1038/s41377-025-02154-9
