论文标题：Multiscale modeling, operational, and scale-up challenges in autothermal CO₂ hydrogenation reactors

期刊：Frontiers of Chemical Science and Engineering

作者：Mei Wu, Xi-Bao Zhang, Zheng-Hong Luo

发表时间：16 Jan 2026

DOI：10.1007/s11705-026-2644-8

微信链接：点击此处阅读微信文章

文章信息

▎ 文章题目

Multiscale modeling, operational, and scale-up challenges in autothermal CO₂ hydrogenation reactors

▎ 文章来源

Mei Wu, Xi-Bao Zhang, Zheng-Hong Luo. Multiscale modeling, operational, and scale-up challenges in autothermal CO2 hydrogenation reactors. ENG. Chem. Eng., 2026, 20(3): 20

DOI:10.1007/s11705-026-2644-8

研究背景

传统甲醇合成通常在多管固定床反应器（MTFRs）中进行，依靠壳程冷却剂保障反应热安全管控。随着生产规模提升，传统MTFRs会出现热损失增加、冷却需求与投资成本显著攀升问题。自热式反应器可利用反应过量余热预热进料或驱动其他吸热过程，已在强放热反应中被证实有效，可有效解决传统反应器的上述局限。上海交通大学罗正鸿教授团队发表观点论文，指出了CO₂加氢制甲醇自热式反应器研发与工业化过程中的三大核心挑战，提出虚拟孪生与数字孪生协同的破局策略。

核心观点

三大难题制约自热式CTM反应器工业化

多尺度全耦合建模难度大

自热式CTM反应器的催化建模，需要实现催化剂颗粒、床层、反应器三个尺度的传递现象与反应动力学的耦合匹配。CO₂加氢制甲醇是中等放热及平衡受限过程，精准预测反应器内局部温度与浓度场，是维持反应稳定进行和保障甲醇高效生产的核心前提。目前常用的多孔介质模型计算效率高，但高度依赖精准的传递参数；颗粒解析法虽能精准捕捉局部传递效应，但计算成本极高，难以直接应用于工业级反应器设计。

操作固有多稳态导致温控难度高

多稳态是自热式反应器的固有特性，也是其稳定运行的核心挑战 。在CO₂加氢反应过程中，反应放热量随阿伦尼乌斯动力学呈非线性增长，而反应器的除热速率随温度近似呈线性变化，二者的速率不匹配，会导致反应器出现熄灭、不稳定、点火三种截然不同的运行状态。反应器空速的变化会直接改变操作区间，导致启动点火或工况动态波动等过程，会进一步加剧反应器内的温度控制难度，极易出现反应熄火或飞温的安全风险。

实验室到工业规模放大转化难度大

实验室规模通常采用短反应器，其反应行为呈现理想化特征，难以直接复制到工业级CTM体系中。在工业长管反应器中，气流热损失、径向温度与浓度梯度，极易导致中等放热的CO₂加氢反应无法在长管全程维持稳定的反应温度；即使完成进料预热，预热不均、热惯性差异等问题，也会导致部分管程反应自持稳定，部分管程温度低于点火温度，出现管间性能严重不均的问题，导致实验室小试的优异性能无法有效转化为工业产能。

破局之道

虚拟与数字双孪生策略

• 虚拟孪生 (Virtual Twin)：基于模拟的多尺度工具，用于高效探索CTM的催化剂颗粒形状、床层填充及管级设计。支持替代模型（Surrogate Model）的开发，以解决全尺度模拟算力不足的问题。

• 数字孪生 (Digital Twin)：整合实时运行数据，进行分析与模型更新。

• 闭环反馈 (Closed-loop)：数据驱动的洞察将不断优化虚拟孪生模型，并指导反应器的最优操作（如温度控制、甲醇产量均匀化）。

重要图表解读

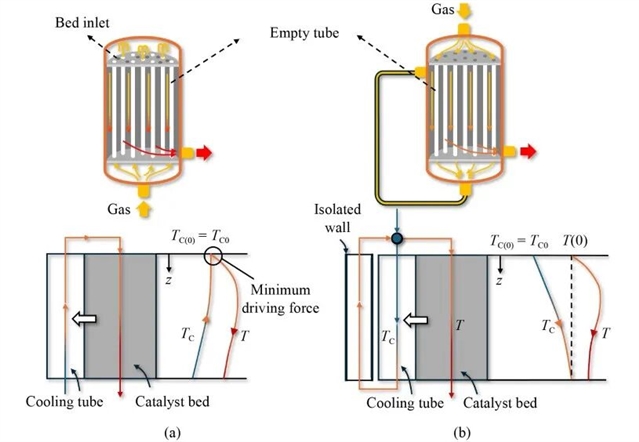

图1 明确对比了逆流与顺流两种核心自热式反应器构型的温度分布特征与性能差异。逆流式自热反应器在床层入口处的传热驱动力最小，因此该构型需要更高的进料入口温度，与顺流式构型的温度分布存在本质差异。

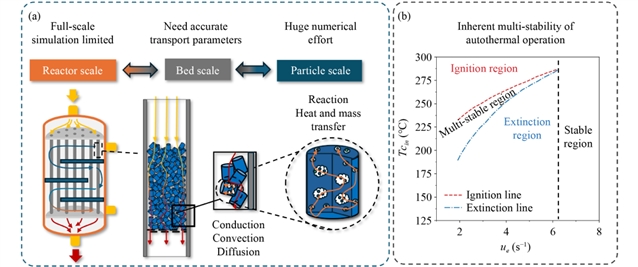

图2 通过两张子图，直观呈现了自热式CTM反应器的两大核心挑战。图2(a)展示了反应器研发过程中的多尺度耦合难题：反应器设计需要覆盖颗粒、床层、反应器三个尺度，每个尺度对应传导、对流、扩散等不同的热质传递现象，全尺度耦合需要精准的传递参数与巨大的数值计算量，是当前建模的核心瓶颈。图2(b)明确了自热式反应器的多稳态特性：图中标注了点火线与熄灭线，划分出点火区、熄灭区与稳定操作区，反应器空速的变化会直接改变操作区间，是反应器稳定运行的核心制约因素。

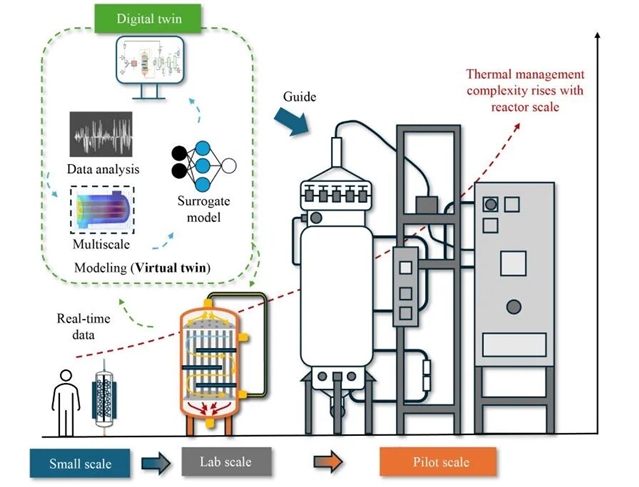

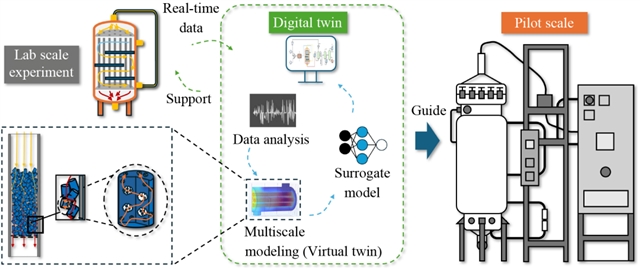

图3 提出了虚拟孪生-数字孪生双协同策略，是破解自热式CTM反应器工业化瓶颈的核心方案。虚拟孪生与数字孪生可形成完整的数据反馈闭环：数据驱动的运行洞察可持续优化虚拟孪生模型，进而指导反应器的最优操作，搭建起从实验室概念到工业化部署的核心桥梁。
