论文标题：HELENE: Six-Axis Accessible Open-Source 3D-Printed Robotic Arm for Research and Education

论文链接：https://www.mdpi.com/2813-6640/3/3/7

期刊名：Hardware

期刊主页：https://www.mdpi.com/journal/hardware

在机器人研究与教育领域，用户常常面临一个两难选择：要么购买功能强大但价格昂贵、且硬件封闭无法修改的商业机器人；要么选择成本低廉但功能简化、精度不足、缺乏文档的开源替代品。如何打破这一僵局？

德国达姆施塔特工业大学的研究团队在MDPI期刊 Hardware 上发表了一项创新成果，给出了他们的答案——HELENE。这是一款完全开源、可通过商用3D打印机自行制造的六轴机器人手臂，旨在以可负担的成本，填补开源方案与商业系统之间的巨大空白。

核心亮点：开源、精准、模块化

HELENE（全称： Hands-on Engineering Learning and Experimentation Node）的设计目标清晰明确：为研究者和学生提供一个功能完整、性能可靠且可根据需求自由定制的机器人平台。其核心特性包括：

真正的六轴自由度：具备六个旋转关节，能实现末端执行器在空间中的完整位置和姿态控制，满足绝大多数复杂的操作任务需求。

闭环位置控制：每个关节都集成了绝对值编码器，可实时获知关节的绝对位置。这意味着机器人启动时无需繁琐的归零校准，即使发生碰撞后也能立即恢复运行，大大提升了使用的鲁棒性和便捷性。

ROS集成：机器人控制系统原生集成机器人操作系统（ROS），使其能够无缝接入庞大的现有开源软件生态，支持丰富的控制方式和功能扩展。

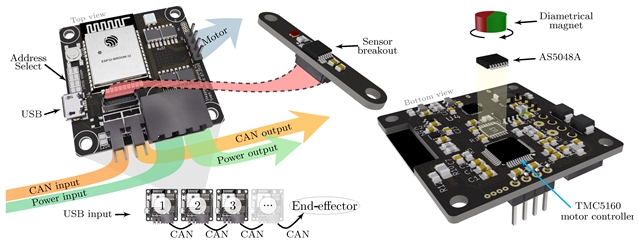

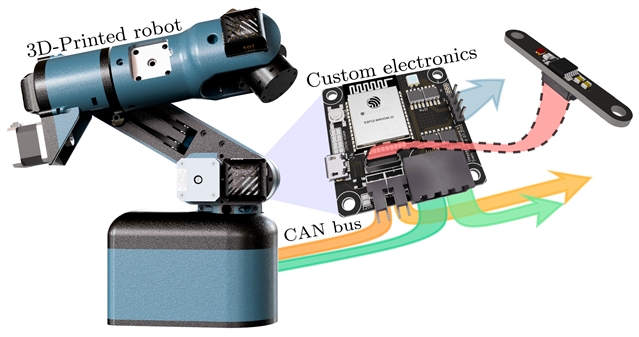

模块化电子设计：团队自主开发了集成在机器人内部的模块化电子系统，不仅包含电机驱动和编码器接口，还预留了多种用于连接末端执行器的接口，方便研究者添加自定义传感器或工具。

人人可造的“桌面级”研究工具

HELENE的设计哲学强调“可访问性”和“可复制性”。

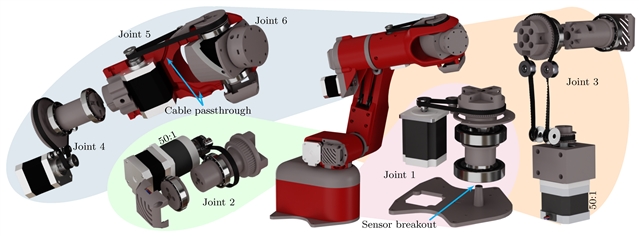

全3D打印结构：除标准电机、轴承和螺栓外，所有机械结构件均可使用市售的消费级FDM 3D打印机（打印体积需大于210×210×180 mm）以PLA材料打印完成。研究者提供了优化的打印参数（如0.2mm层高、五层外壁、70%填充）以确保部件强度。

标准化零部件：所有非打印部件均选用广泛易得的标准件（如NEMA步进电机、深沟球轴承），最大限度地降低了复制门槛。

无需特殊工具：整个装配过程仅需基本的螺丝刀等工具，无需机床加工，一个普通的实验室或创客空间即可完成制造。

性能实测：满足教学与研究需求

为了验证设计的有效性，研究团队依照工业机器人性能标准ISO 9288对HELENE原型机进行了严格测试。在臂展432mm、有效负载500g的条件下，其重复定位精度误差仅为0.87毫米，位置准确度误差为8.4毫米。这一精度虽然无法与高精度工业机器人相比，但对于绝大多数机器人算法验证、人机协作研究、以及本科和研究生教学场景而言，已完全足够。

从实验室到课堂：十个原型机的实践验证

HELENE并非仅仅停留在纸面的设计。研究团队已经成功制造了十个原型机，并将其投入了不同的研究和教学应用中。这些实践证明了其设计的可靠性和广泛适用性，无论是用于探索新的控制算法，还是作为学生学习机器人学的实体平台，HELENE都展现出了强大的潜力。

结论：打通开源与商业的壁垒

HELENE项目的成功，标志着开源机器人领域迈出了重要一步。它证明了通过巧妙的设计和充分利用现有的3D打印技术，完全可以制造出一款功能不妥协、性能可预测、成本可控制且完全开放的六轴机器人。这不仅为全球的研究人员和教育工作者提供了一个强大的新工具，也为未来更复杂、更精密的开源硬件项目树立了典范。HELENE的完整设计文件、物料清单和控制软件均已开源发布，意味着任何人都可以下载、复制并根据自己的需求对其进行修改和扩展。
