今天这一期教程，手把手带大家制作纳米花。请点赞、收藏、转发三连！

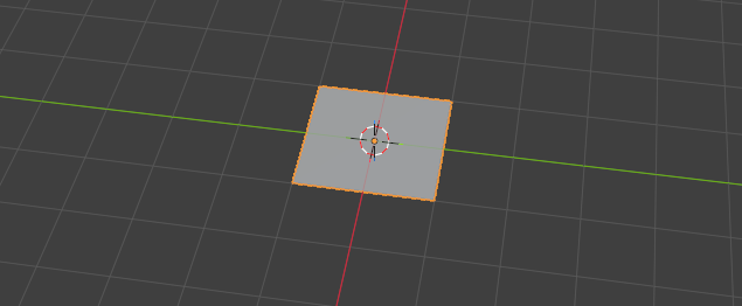

1.新建平面
Shift+A→网格→平面。

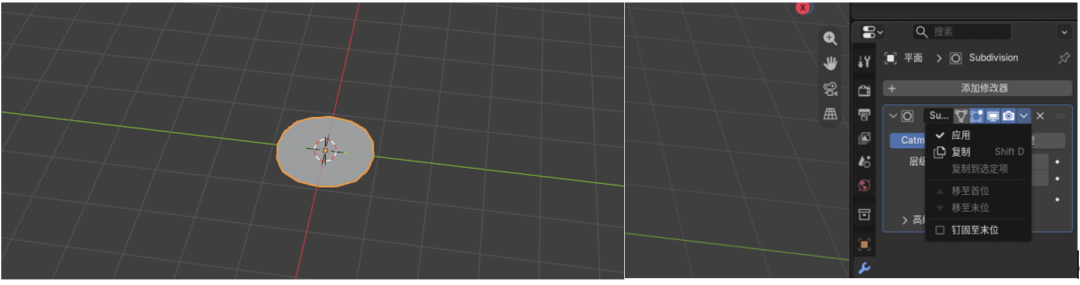

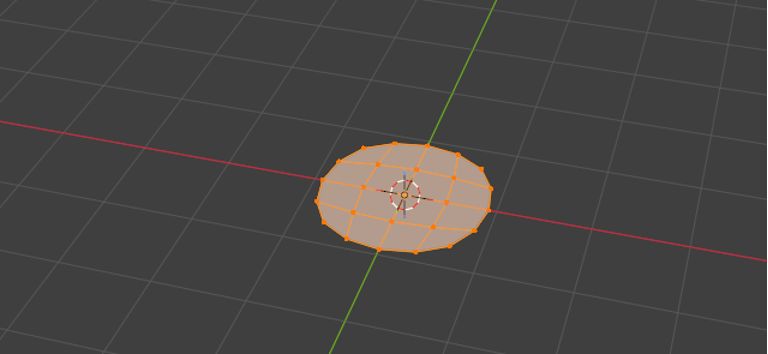

2.表面细分
选中平面，按Ctrl+2添加表面细分修改器。
3.编辑模式细分
Tab进入编辑模式，右键→细分，次数设为10（增加面数方便形变）。

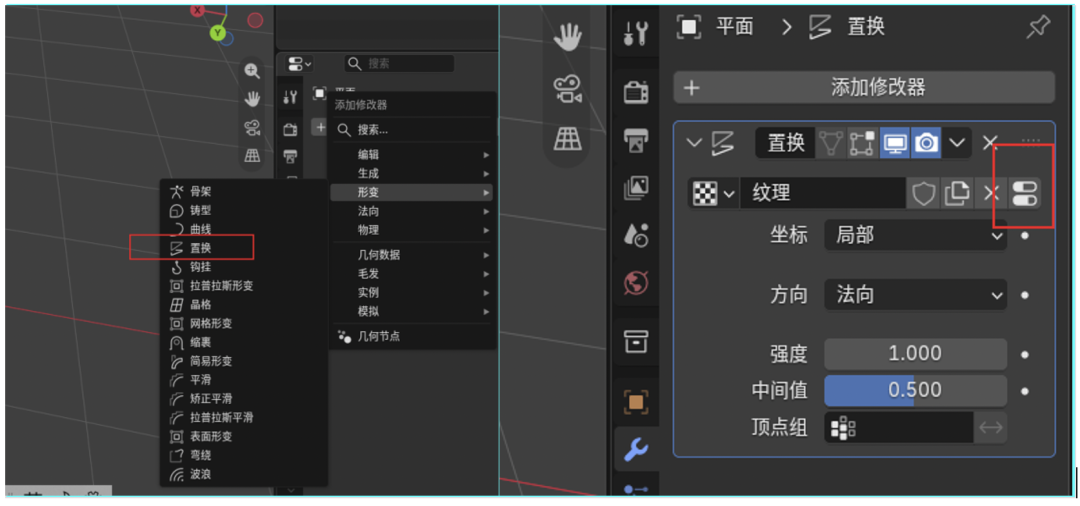

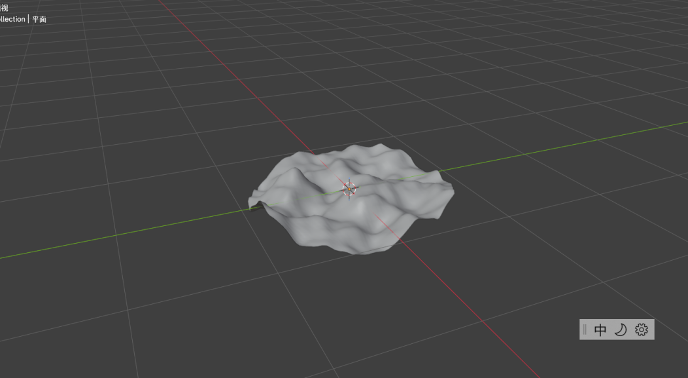

4.置换修改器
右侧属性栏→修改器→添加→置换。

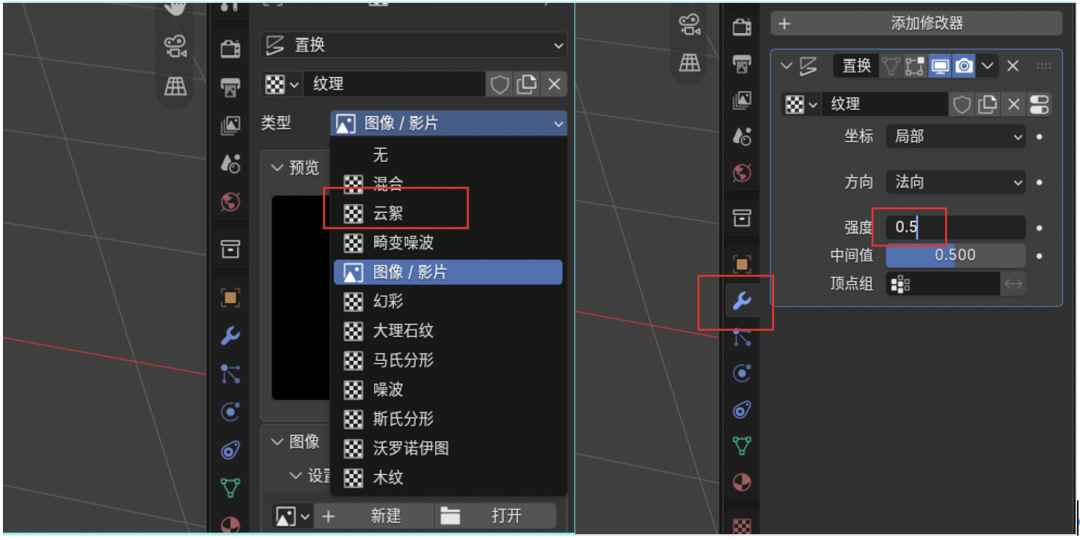

点击「新建」，纹理类型选云絮，尺寸调整到合适（0.5左右），强度调整到合适（0.5左右）。

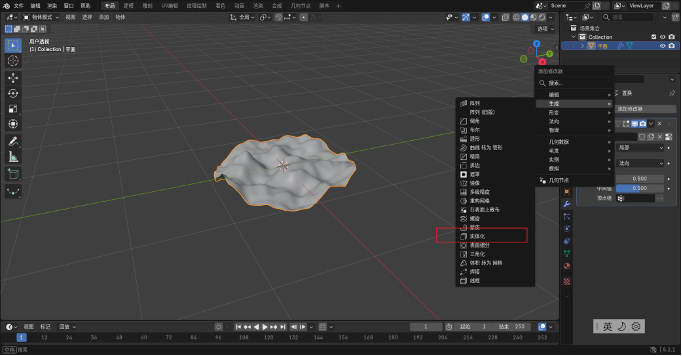

5.实体化厚度
添加实体化修改器，厚度改变数值到合适。

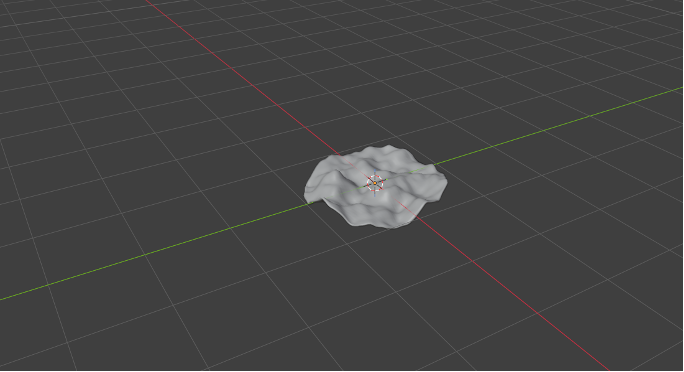

6.平滑着色
右键→平滑着色，再添加一次表面细分修改器提升光滑度。
二、粒子系统生成纳米花结构

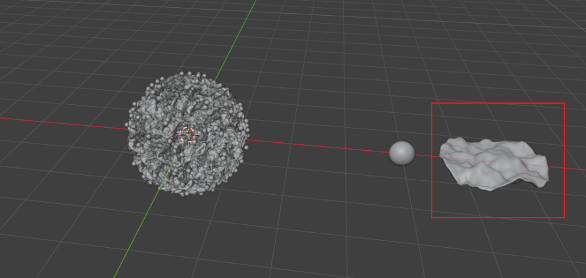

7、核心球

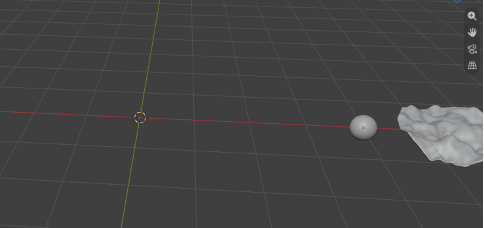

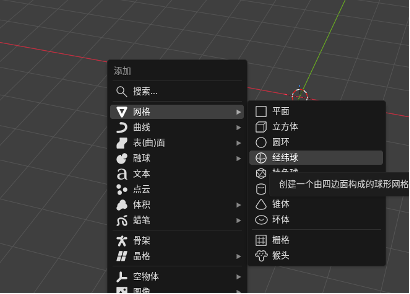

Shift+A→网格→经纬球，添加表面细分和平滑着色，缩小后备用。

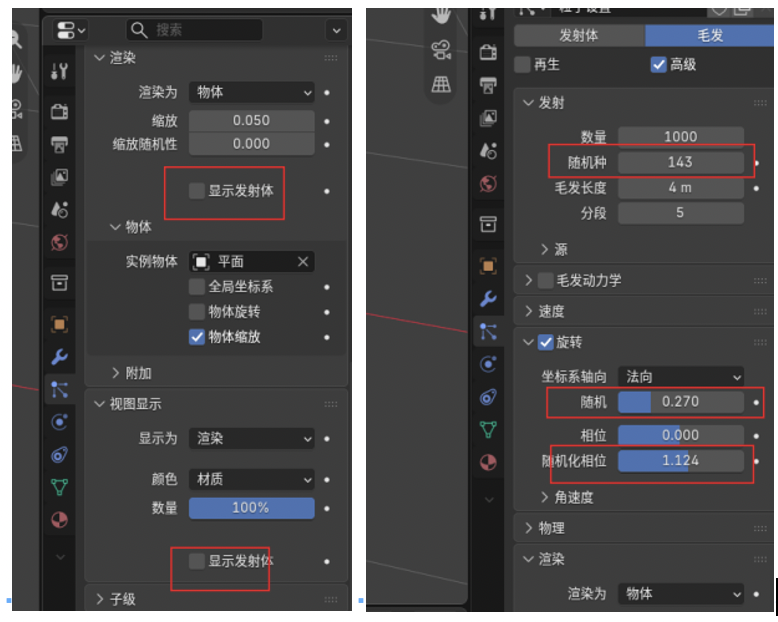

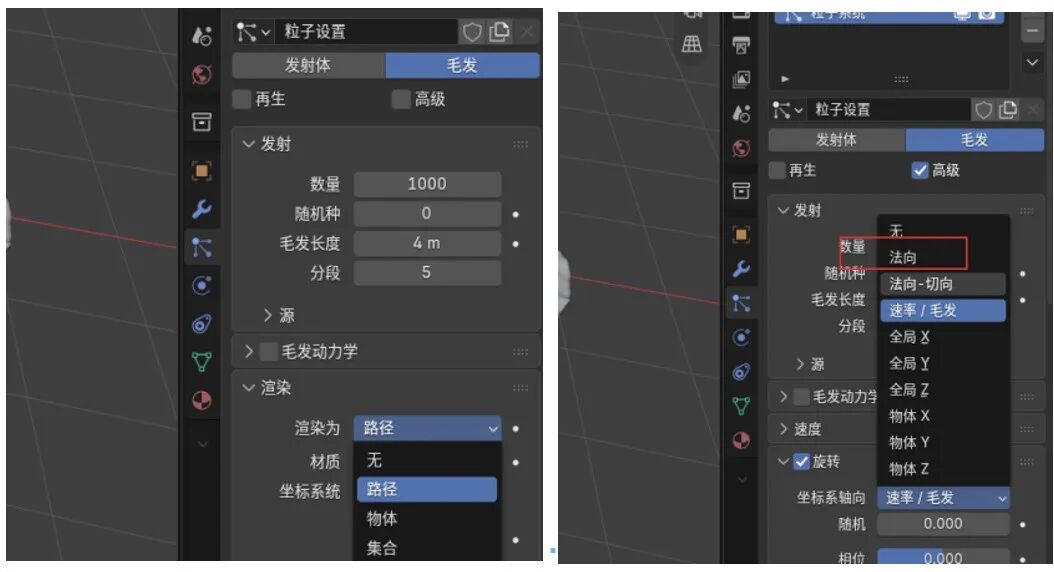

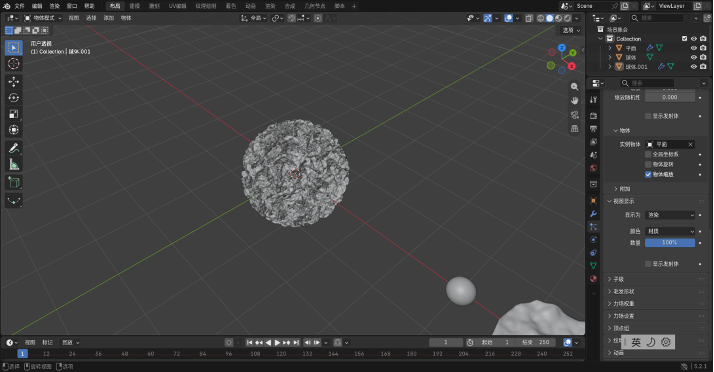

8.粒子发射器球

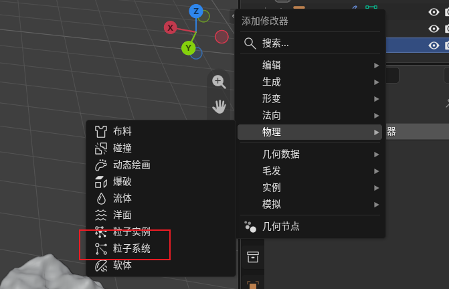

Shift+A→网格→球，添加粒子系统。
渲染类型选「物体」，用吸管工具拾取备用纳米片。
勾选「高级」「旋转」，轴向选法向，调整随机和随机化相位。
粒子数量调整到合适。

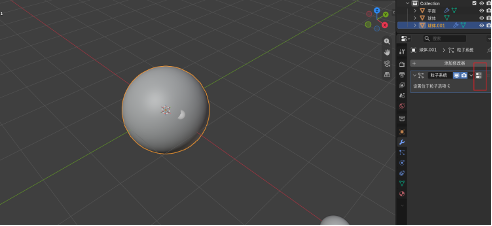

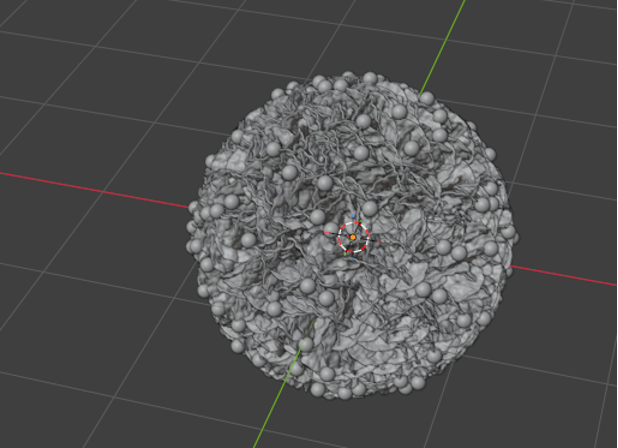

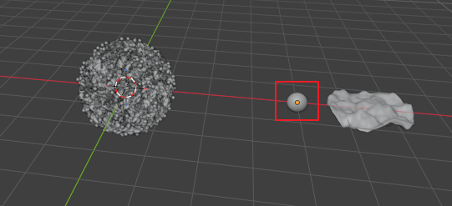

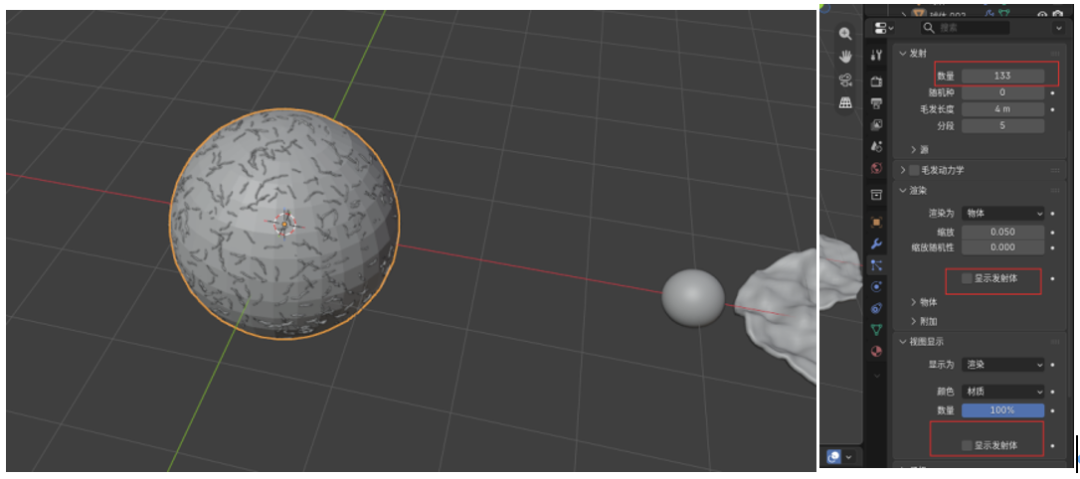

9.小球粒子
Shift+A→网格→经纬球，放大后添加粒子系统。
渲染类型选「物体」，拾取备用小球，数量调整到合适。
勾选「渲染」「视图显示」中的「显示发射体」。
三、材质与渲染设置
1.纳米片渐变材质
选中纳米片，新建材质，打开着色器编辑器。
更改颜色为紫色。
2.小球材质
选中小球，新建材质，基础色设为蓝色，粗糙度调低。

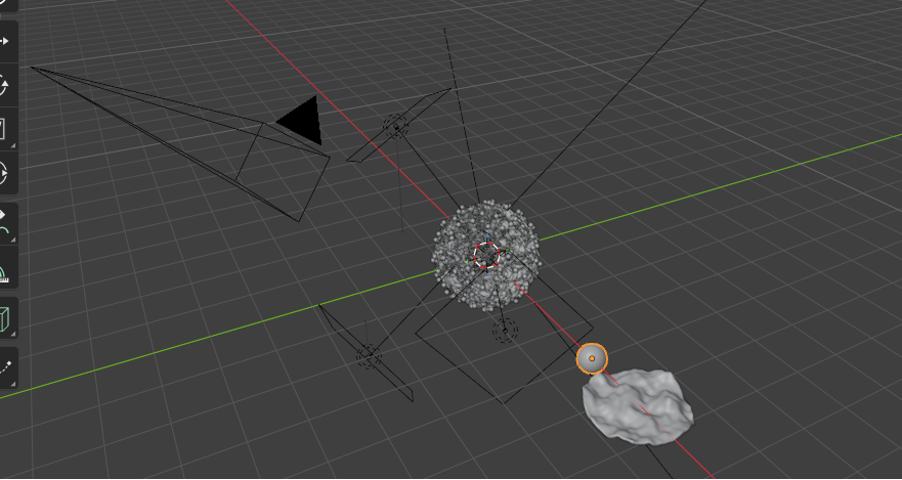

3.渲染与灯光
Shift+A→摄像机，调整视角和渲染参数（分辨率、采样数）。
Shift+A→灯光，添加主光、辅光，调整强度和角度。

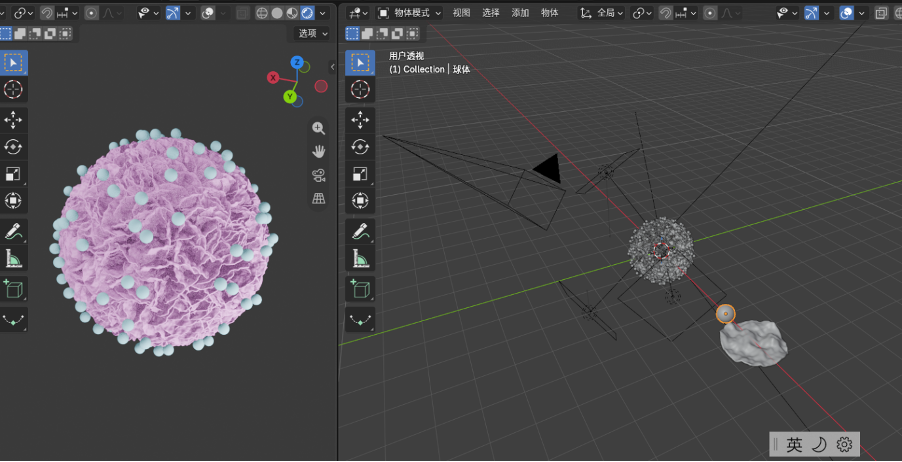

四、最终渲染效果
